DIALux evo 12
Neuerungen & Verbesserungen
Wir freuen uns, die neue Version von DIALux evo vorstellen zu können. Unser Team hat hart daran gearbeitet, wichtige Verbesserungen vorzunehmen, die deine Lichtplanung noch effizienter macht und dir wertvolle Zeit erspart.
Zum Download → Versionshistorie →
DIALux evo 12.1 Patch 3
Version: 5.12.1.7323 | Veröffentlicht: 22.04.2024
Änderungen und behobene Fehler:
- Einige ältere Projekte konnten nicht geladen werden.
- DIALux evo ist auf manchen Systemen beim Start abgestürzt.
- Das DWG wird jetzt nicht mehr in der Straßenplanung angezeigt.
- Home und End Tasten funktionieren wieder in den Textboxen.
DIALux evo 12.1 Patch 2
Version: 5.12.1.7315 | Veröffentlicht: 11.04.2024
Änderungen und behobene Fehler:
- Die Berechnung ist auf einigen sehr alten Systemen nicht mehr möglich, DIALux kann dort nicht mehr installiert werden.
- Die Ergebnisübersicht in der Straßenberechnung war manchmal nicht korrekt, wenn "Nasse Fahrbahnoberfläche berechnen" aktiviert war.
- Einige Werte konnten in der Falschfarbskala nicht eingegeben werden.
- Arbeitsbereiche wurden manchmal in der falschen Höhe eingefügt.
- UGR-Ergebnisse wurden manchmal nicht in der Dokumentation angezeigt.
- Drag&Drop von Materialien funktionierte nicht mehr wie gewünscht.
- Der Wartungsfaktor wurde beim Ändern des Reinigungsintervalls nicht aktualisiert.
- Abstürze (einige ältere Projekte, beim Speichern nach dem Importieren von Möbeln).
- Übersetzungsfehler
DIALux evo 12.1 Patch 1
Version: 5.12.1.7275 | Veröffentlicht: 15.03.2024
Behobener Fehler:
- Ein Fehler, der bei den photometrischen Einheiten, wenn diese auf imperial eingestellt waren, führte dazu, dass DIALux nicht mehr gestartet werden konnte.
DIALux evo 12.1
Version: 5.12.1.7272 | Veröffentlicht: 14.03.2024
Neue Funktionen

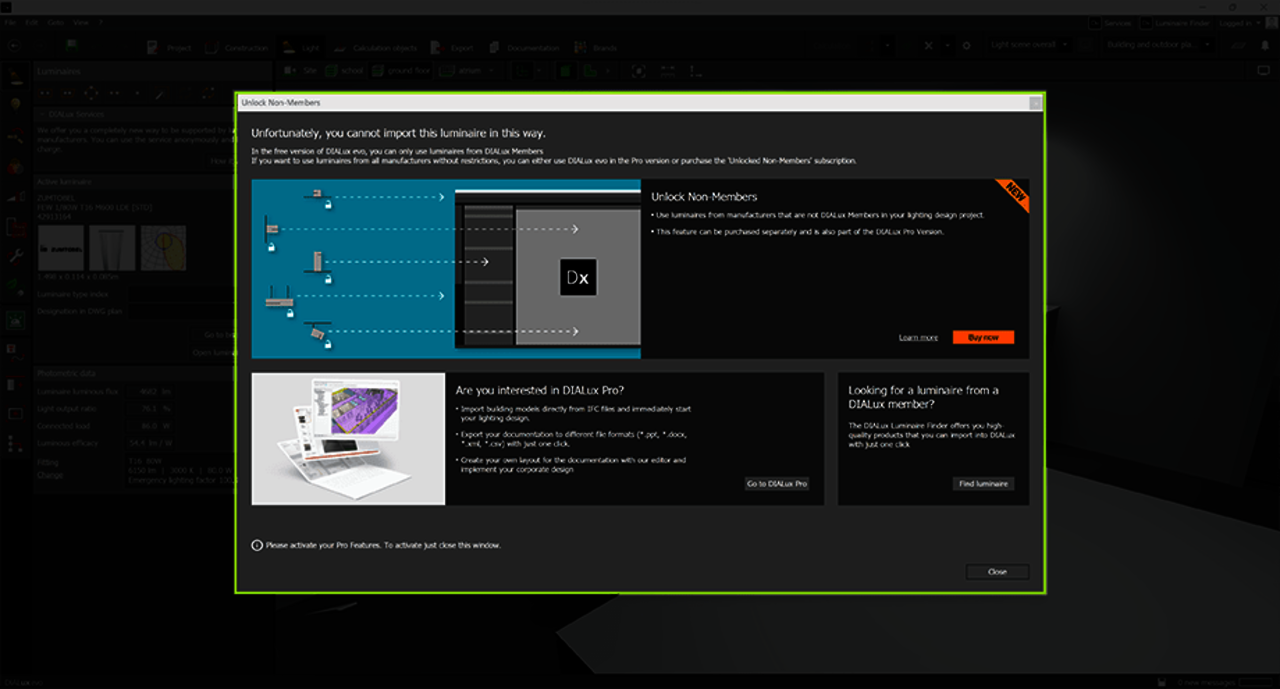

Unlock Non-Members
Ab dem 1. März 2024 können in der kostenlosen Version von DIALux evo nur noch Leuchten von DIALux Membern für die Planung und Berechnung verwendet werden. Wenn du Leuchten anderer Hersteller ohne Einschränkungen verwenden möchtest, kannst du das Abonnement "Unlock Non-Members" direkt aus DIALux evo heraus erwerben.
Neue Funktionen

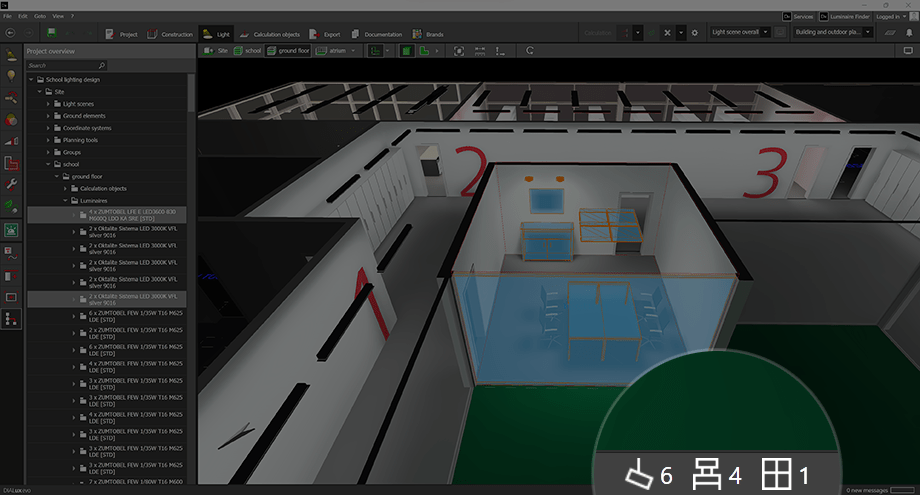

Anzahl selektierter Objekte
In der Statuszeile kann nun die Anzahl der selektierten Objekte angezeigt werden. Dies funktioniert für Leuchten, Öffnungen und Möbel. Alles was du dabei machen musst, ist lediglich die Leuchten, Möbel/Objekte oder Raumelemente zu markieren. Auch gemischte Selektionen über den Projektbaum sind möglich.
Neue Funktionen

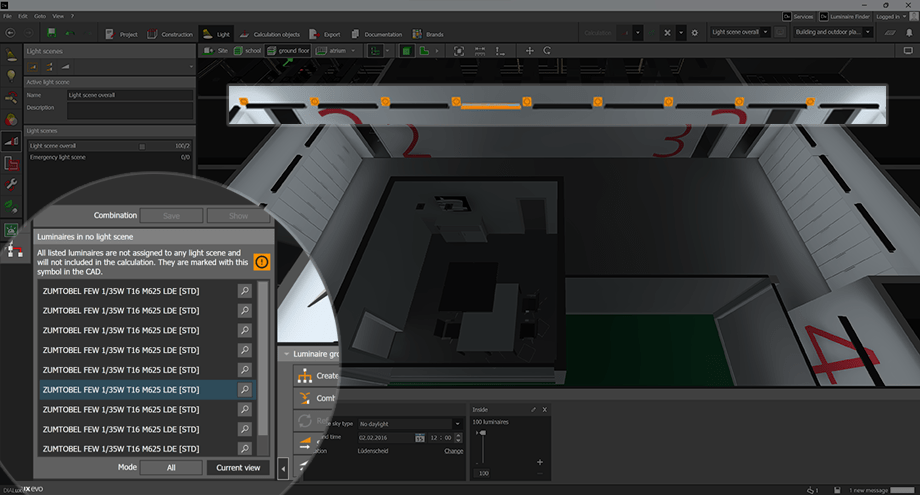

Auffinden von Leuchten, die nicht mit einer Lichtszene verknüpft sind
DIALux evo stellt im Regelfall sicher, dass alle Leuchten mindestens einer Lichtszene zugeordnet sind. Dennoch ist es möglich, dass bei der Arbeit mit Lichtszenen einige Leuchten nicht zugeordnet werden. Diese werden dann nicht in die Berechnung einbezogen, da DIALux die Lichtszene szenenweise berechnet. Die neue Anzeige listet diese nicht zugeordneten Leuchten auf, die ausgewählt und im CAD angezeigt werden können. Du kannst diese Leuchten nun einfach zu einer bestehenden Lichtszene hinzufügen oder eine neue Lichtszene erstellen.
Verbesserungen von bestehenden Funktionen
Mehrfachauswahl für Bereiche
Räume und Bereiche können nun gemeinsam im Bereichswerkzeug ausgewählt und bearbeitet werden. Das bedeutet, dass du jetzt mehreren Bereichen gemeinsam Nutzungsprofile zuweisen oder wichtige Informationen mit einem Klick zuordnen kannst. Du kannst auch einzelne Werte innerhalb eines Profils, wie z.B. die Beleuchtungsstärke, für mehrere Bereiche gleichzeitig ändern. Das spart eine Menge Zeit gegenüber der Bearbeitung jedes einzelnen Bereichs.
Verbesserungen von bestehenden Funktionen

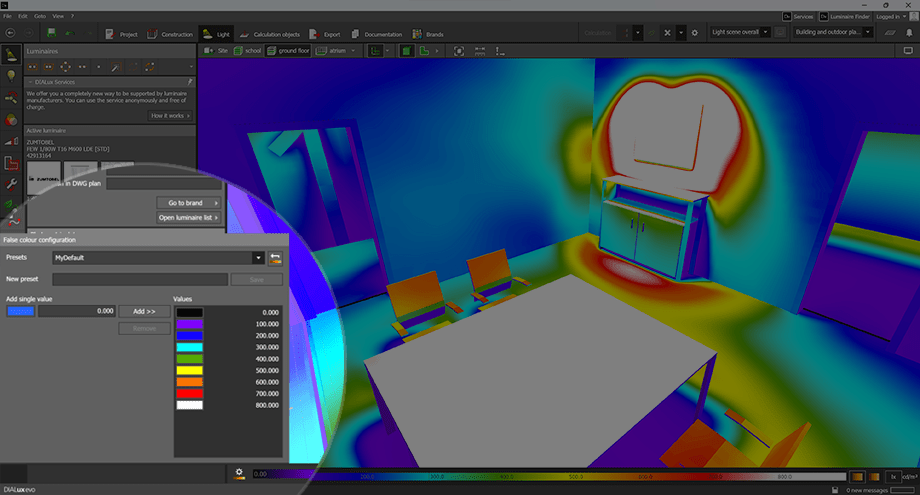

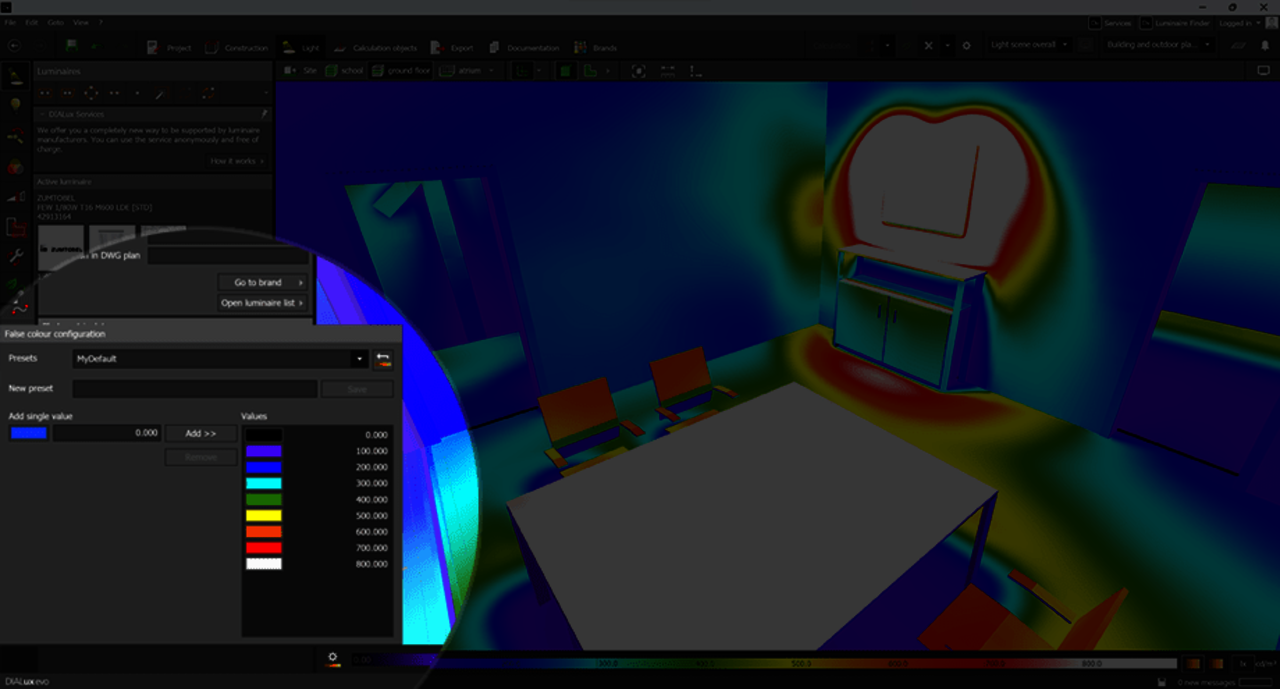

Eigene Falschfarbenskalen erstellen, speichern und laden
Bisher verfügte DIALux nur über eine einheitliche Falschfarbentabelle. Mit der neuen Version kannst du diese Tabelle bearbeiten und Farben hinzufügen, löschen und zuweisen. Erstelle ganz einfach personalisierte Falschfarben für verschiedene Anwendungen, z. B. für die Innenbeleuchtung, die Außenbeleuchtung und die Notbeleuchtung. Diese Falschfarben können gespeichert und in zukünftigen Projekten wiederverwendet werden.
Verbesserungen von bestehenden Funktionen

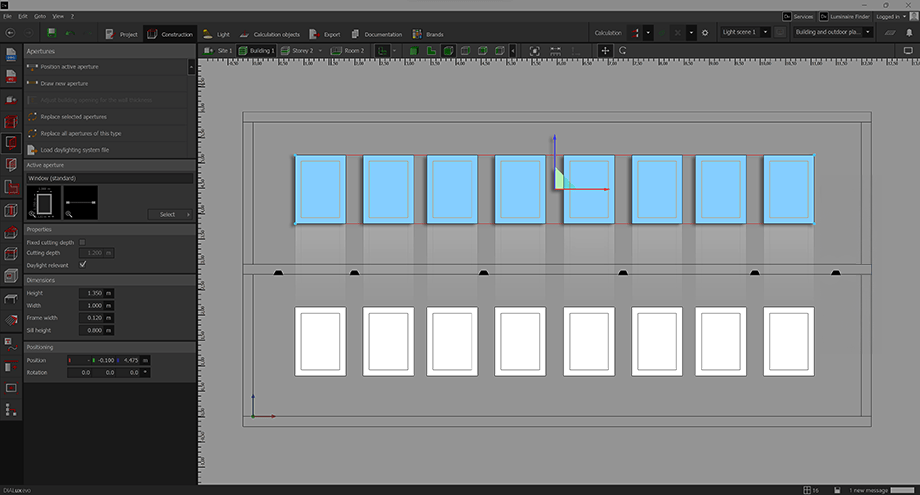

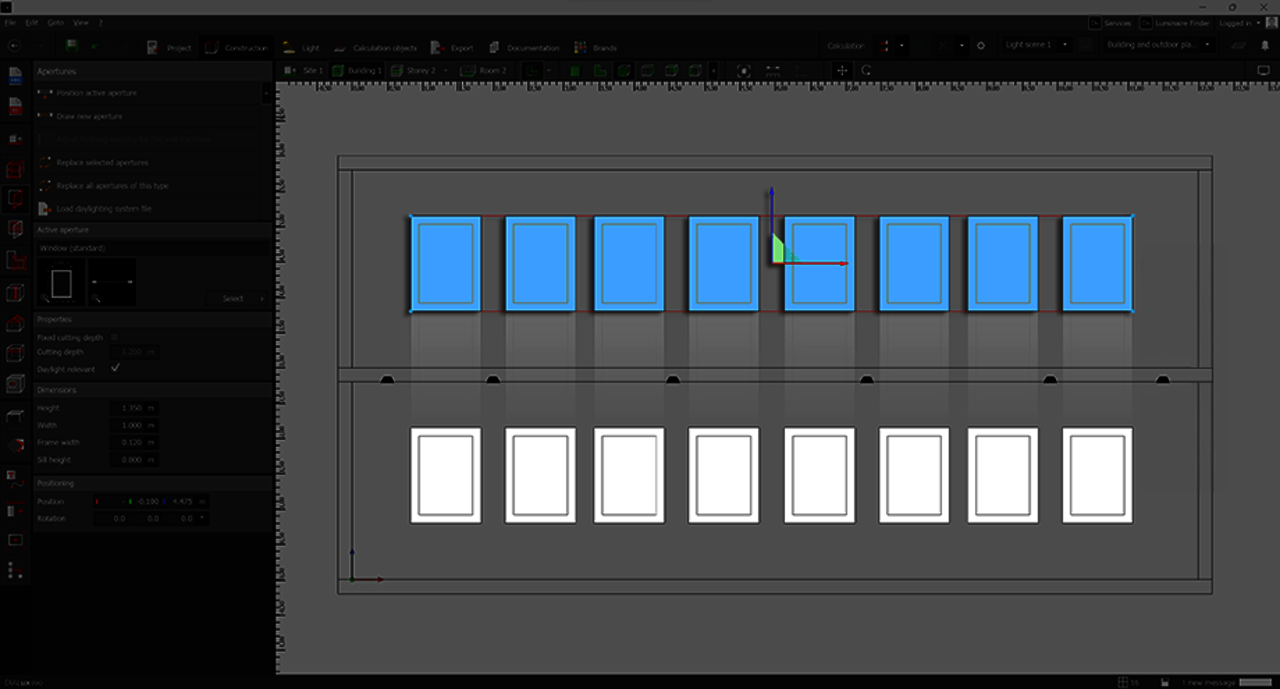

Copy & Paste von Objekten
Ab sofort kannst du außerdem Objekte in die Seitenansichten kopieren und einfügen. Fenster und Türen bleiben in der Wand und gleiten nicht heraus.
Verbesserungen von bestehenden Funktionen

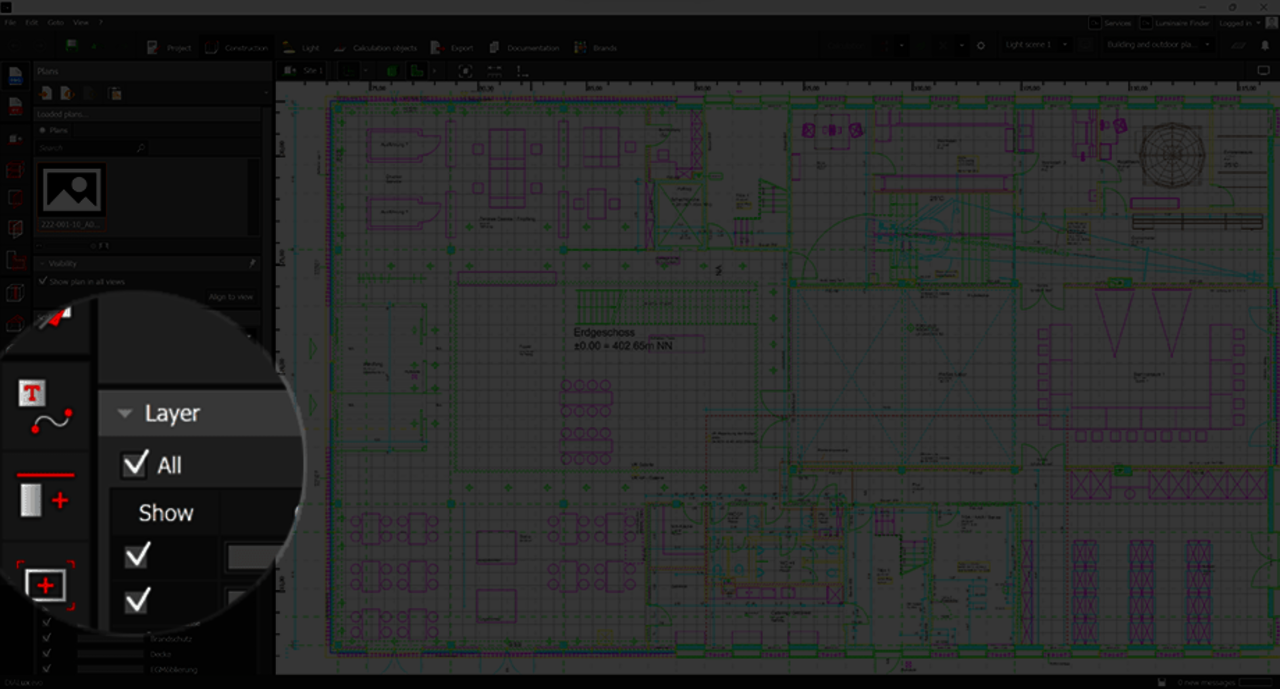

Handhabung von DWG-Dateien
Das Arbeiten mit DWG-Dateien ist wesentlich einfacher geworden. Du kannst jetzt:

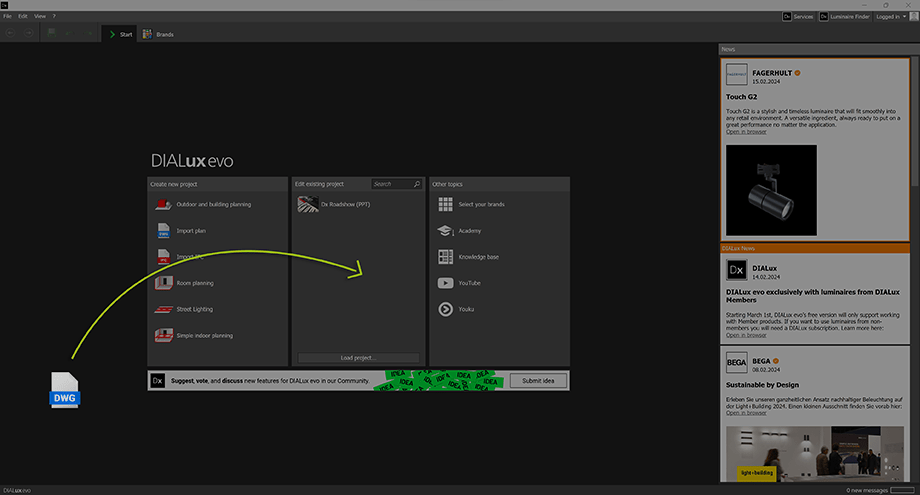

- DWG/DXF-Pläne auf den Startbildschirm ganz einfach auf den Startbildschirm ziehen.

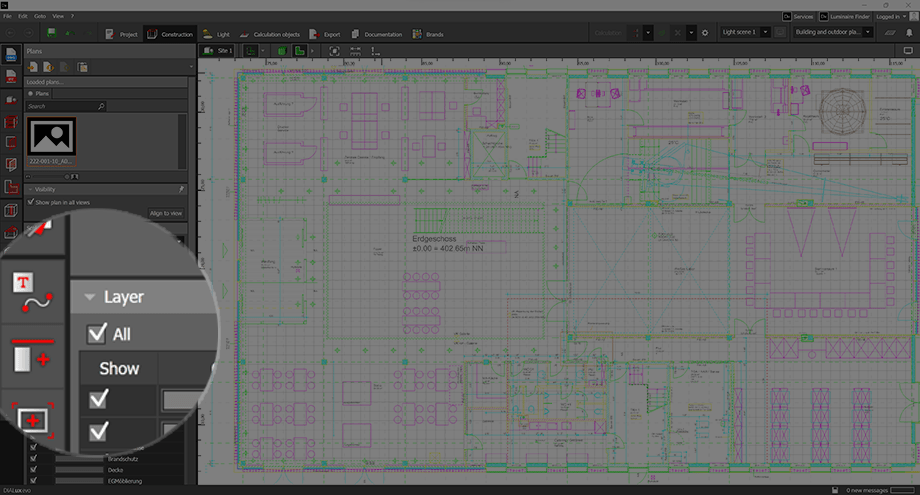

- Alle Ebenen für DWG/DXF-Pläne schnell auswählen oder die Auswahl aufheben.

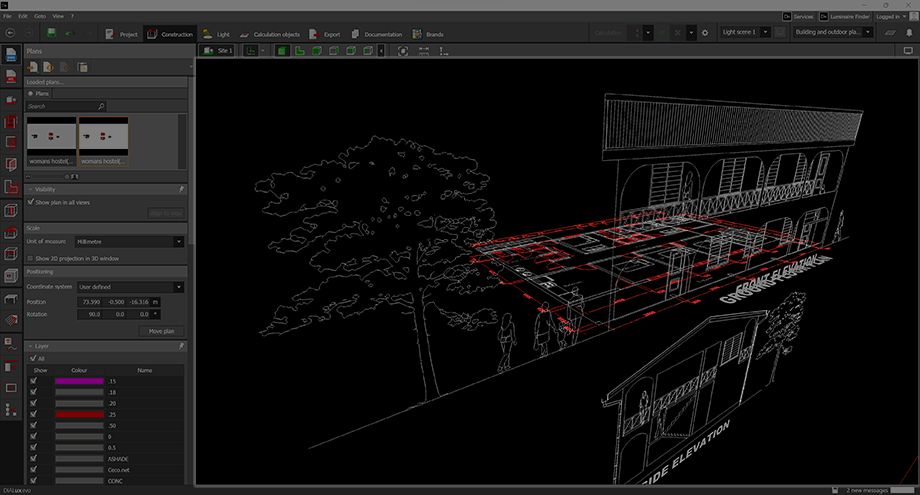

- DWG/DXF-Pläne mit Seitenansichten verknüpfen und entsprechend ausrichten.

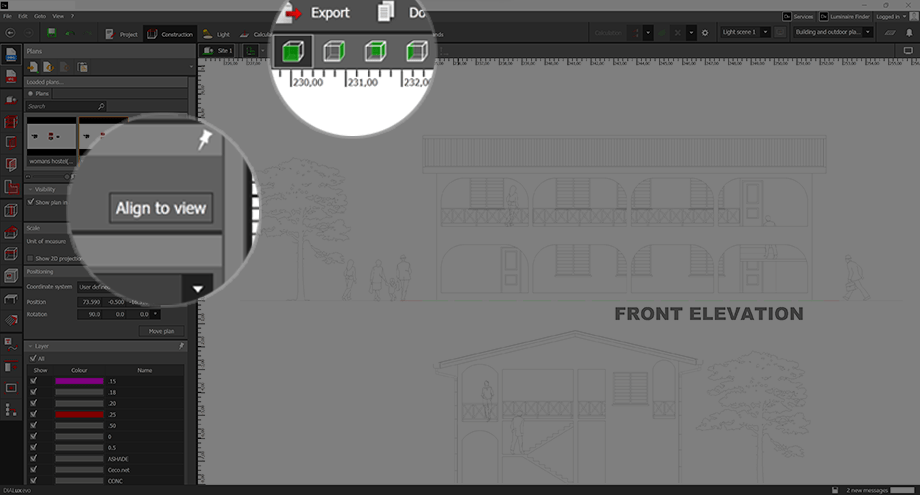

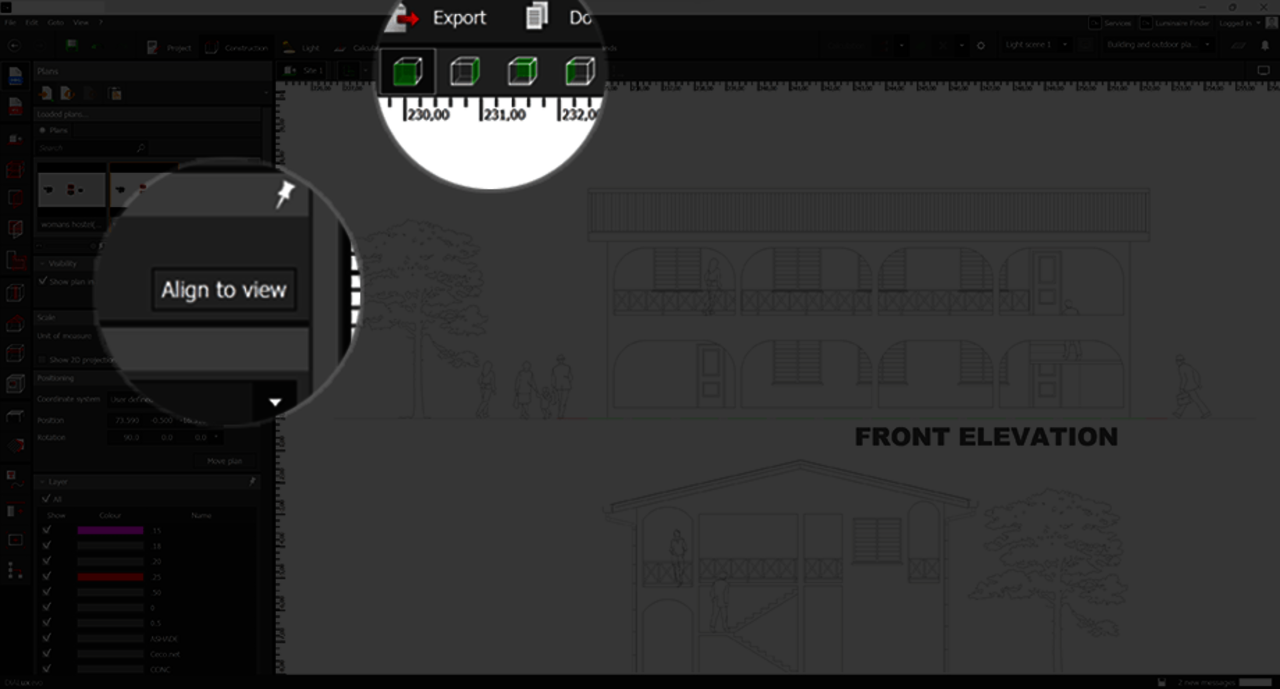

Ab DIALux 12.1 können DWG-Pläne auch für Seiten- oder Frontansichten verwendet werden. Erstelle einen neuen Plan oder verwende einen Plan mit mehreren Ansichten wieder. In der entsprechenden CAD-Ansicht passt du ihn einfach mit einem Klick an die gewählte Ansicht an. Der Plan kann dann wie gewohnt zum Ursprung verschoben werden, und Höhen, Leuchtenpositionen, Dachneigungen etc. können überprüft und ggf. korrigiert werden.
Verbesserungen von bestehenden Funktionen

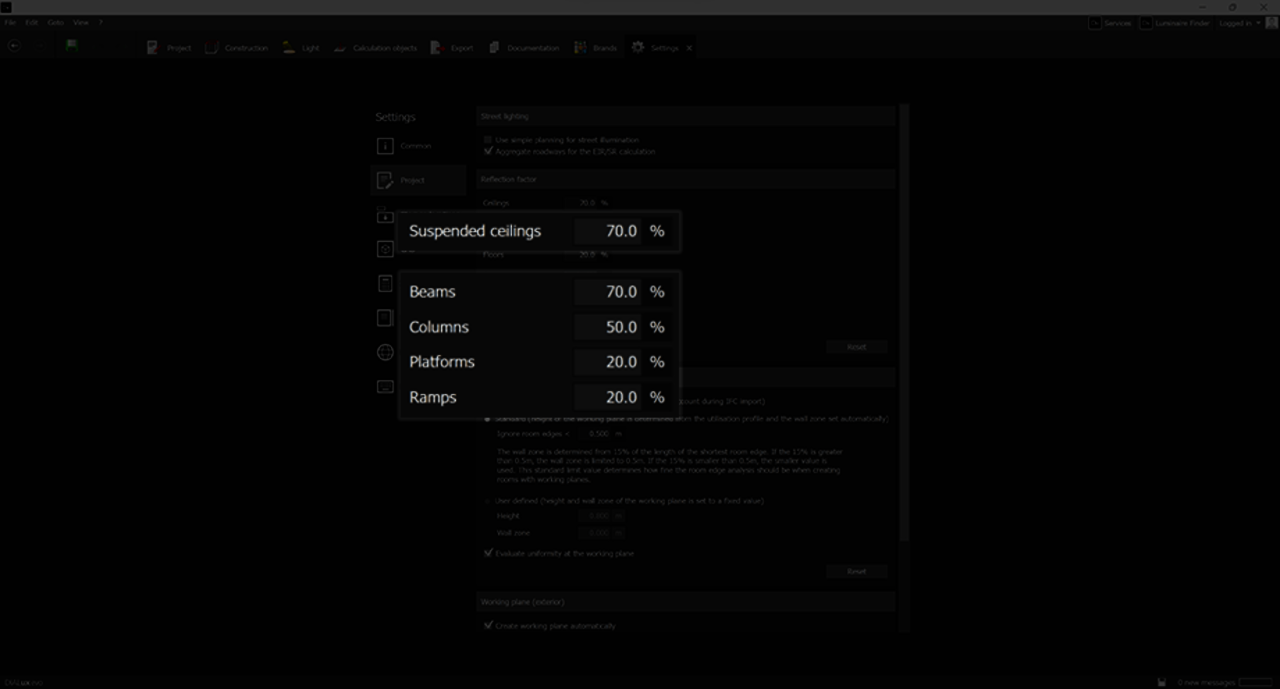

Programmeinstellungen
Darüber hinaus gibt es einige zusätzliche Änderungen, die dir die Arbeit mit DIALux evo erleichtern. Die Programmeinstellungen wurden um Standardreflexionswerte für abgehängte Decken und einige Raumelemente erweitert.
Verbesserungen von bestehenden Funktionen

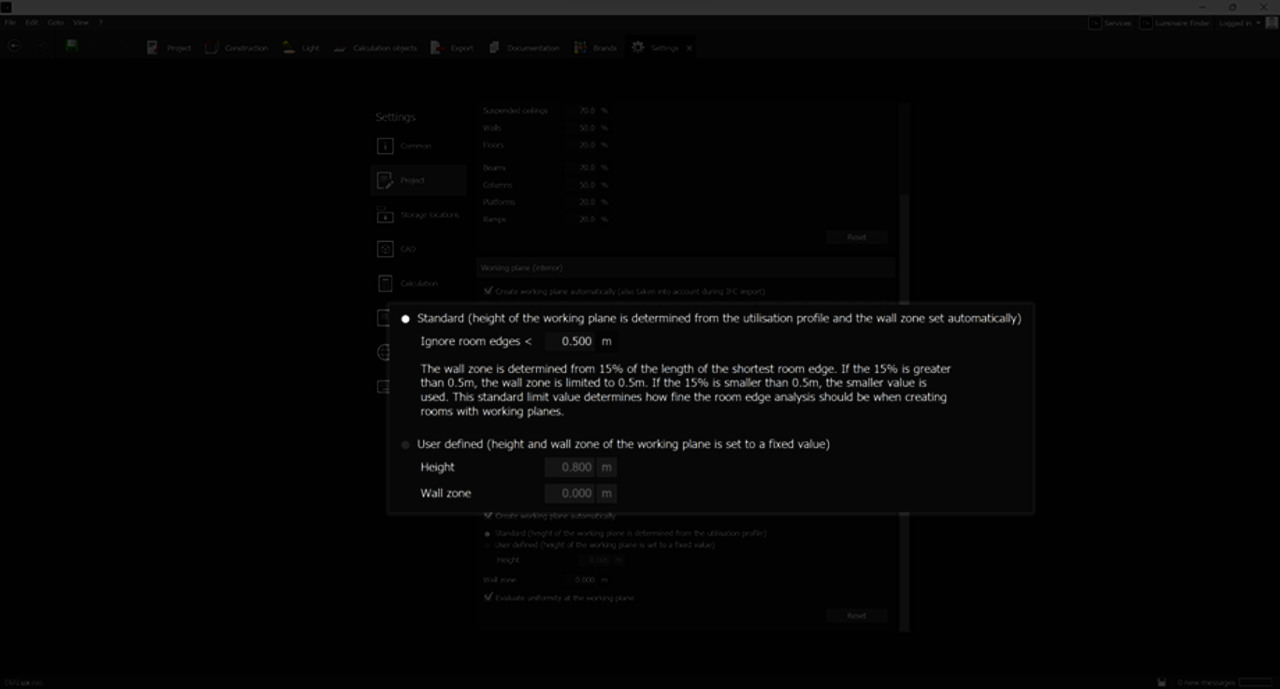

Ergänzung zur EN 12464-1:2021

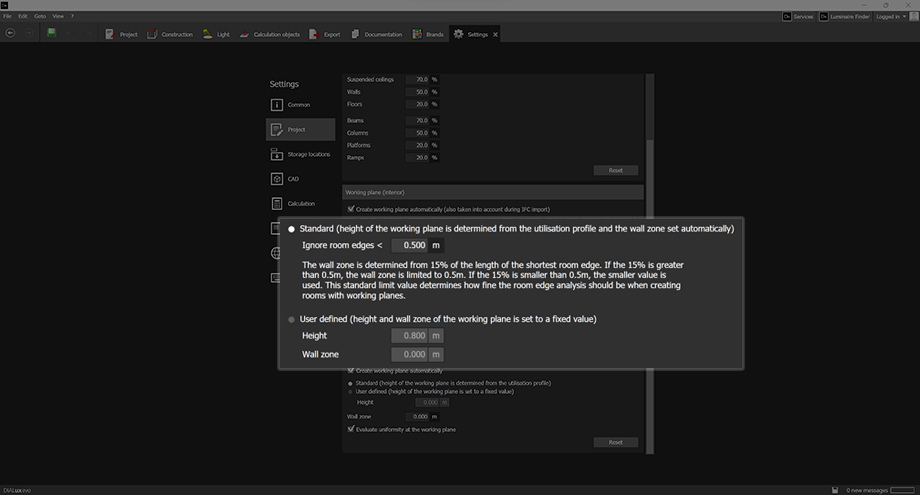

Die Berechnung der Randzone beachtet die 15 %-Regel für kleinere Räume. Das Verhalten der Randzonen kann in den Einstellungen konfiguriert werden.
Verbesserungen von bestehenden Funktionen
Neue Funktionen und Verbesserungen für DIALux Pro
Wir entwickeln DIALux Pro kontinuierlich für dich weiter und bereichern es nach und nach mit neuen nützlichen Funktionen. So wurde der Funktionsumfang von DIALux Pro um das Pro-Feature "Unlock Non-Members" erweitert. DIALux Pro Abonnenten müssen dieses nicht separat erwerben.
Verbesserungen für Open BIM

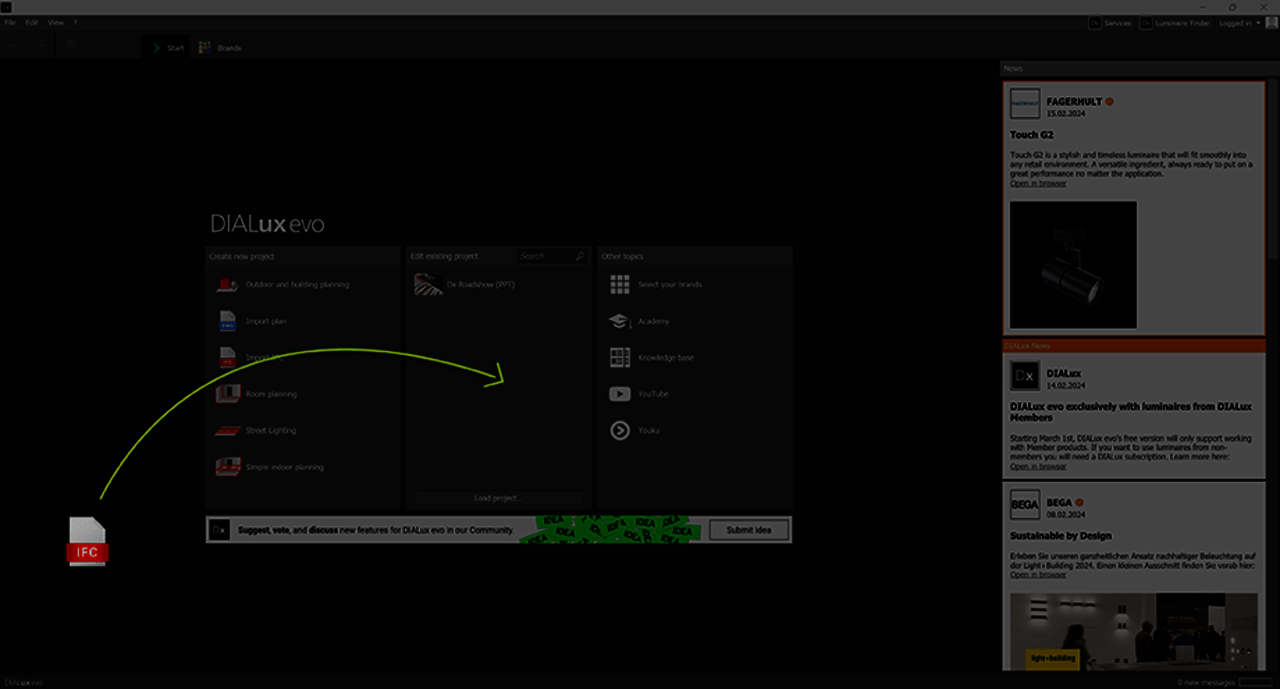

Wir haben die Arbeit mit BIM für dich noch einfacher gestaltet. Du kannst deine IFC-Dateien jetzt einfach per Drag & Drop auf den Startbildschirm ziehen.
Darüber hinaus haben wir an vielen Verbesserungen beim IFC-Import gearbeitet
Der Import von Materialinformationen aus IFC-Modellen wurde verbessert. Materialien werden genauer ermittelt und Farben und Transparenzen werden besser erkannt.
Automatischer Ausschluss des Standard-Bodenelements
Das Standard-Bodenelement wird beim IFC-Import nicht mehr automatisch erzeugt. Diese Änderung verhindert, dass Elemente wie z.B. Lichtschächte im Modell versehentlich durch das Bodenelement verdeckt werden können.
Integrität der Dachoberfläche
Ein Problem mit IFC-Modellen, das dazu führte, dass Nutzebenen oder Bereiche aus der Dachstruktur herausragen, wurde behoben. Diese Verfeinerung beseitigt auch das Auftreten schwarzer Dachflächen nach einer Tageslichtberechnung und gewährleistet eine visuell genaue Darstellung.
DIALux übernimmt beim IFC-Import alle GlobalIds in sein eigenes Datenmodell. Speziell für Leuchten vergibt DIALux die GlobalIDs. Leuchten die nicht gelöscht wurden oder neu hinzukommen, behalten die einmal vergebene GlobalID bei IFC-Exporten.
Bugfixes
Weitere Erweiterungen und Optimierungen
- Aufgrund von fehlenden Windows-Komponenten stürzte DIALux auf einigen Systemen beim Start ab. Ein wichtiger Prozess für DIALux konnte dadurch nicht geladen werden. DIALux verwendet die möglicherweise fehlende Komponente nicht mehr.
- In einigen Fällen konnten Projekte nicht mehr geladen werden, weil Informationen in der Projektdatei fehlten. Dies wird nun durch eine Reparaturfunktion beim Laden verhindert.
- Verbesserte Performance beim Umschalten zwischen Ansichten in großen Projekten. Beim Umschalten zwischen Ansichten läuft im Hintergrund eine ansichtsbezogene Energieberechnung. Das Laufzeitverhalten dieser Berechnung wurde verbessert.
- Lange Wartezeit beim erstmaligen Öffnen der Leuchtenliste behoben. Dies ist nun wieder deutlich schneller.
- Beim Kopieren entlang einer Linie wurden manchmal zu wenige Kopien eingefügt. Wir hatten einen Rundungsfehler entdeckt und diesen behoben.
- Ein Problem mit Snap beim Zeichnen von polygonalen Hilfslinien in den Seitenansichten wurde behoben.
- Die Verschmutzungskategorie im Raumprofil wird nun korrekt übernommen.
- Unerwartete Lichtflecken in der 3D-Visualisierung wurden reduziert. Ein Raum war beleuchtet, der Nachbarraum nicht. In dem unbeleuchteten Raum kam ein Teil des Lichts (dort, wo Boden und Wand zusammenkommen) durch.
- Texturen bewegten sich nach dem Kopieren, Laden oder Speichern nicht mehr.
- Es konnte vorkommen, dass Texturen auf Oberflächen schwarz waren. Dieser Fehler trat auf, weil die Texturen zu groß waren. Um das Problem zu lösen, skaliert DIALux solche Texturen nun herunter.
- Probleme mit fehlenden GR-Ergebnissen in der Dokumentation behoben.
- In der Lichtszenenzusammenfassung sind die Energieergebnisse für alle Lichtszenen korrekt dokumentiert. Nicht nur in der Zusammenfassung für die Standard-Lichtszene.
- Wartungsfaktoren beim STF-Import: Beim STF-Import wird der absolute Wartungsfaktor immer übernommen, wenn er definiert ist. Wenn kein absoluter Wartungsfaktor definiert ist, verwendet DIALux die in den Normen gewählte Wartungsmethode als Fallback.
- Mehrere Übersetzungen wurden korrigiert.
Patch 3
Version: 5.12.0.5683 | Veröffentlicht: 16.01.2024
Gefixt wurden u.a.:
- Die Auswahl der Reflexionsspalte bei der RUG-Berechnung
- Texturen von Möbeln und Objekten nach dem Speichern und Laden
- Berechnung nach dem Einfügen von Außenbereichen
Patch 2
Version: 5.12.0.5620 | Veröffentlicht: 23.11.2023
Gefixt wurden u.a.:
- RUG Berechnung
- Probleme in der Dokumentation
- Anzahl der Rasterpunkte in der Straße konnte nicht geändert werden
- Sicherheitsupdates (Chromium und .NET)
- SilentSetup funktionierte nicht wenn .NET 6 nicht bereits installiert war
Patch 1
Version: 5.12.0.5586 | Veröffentlicht: 26.10.2023
- Auch wenn die Leuchtenkataloge im Hintergrund geöffnet sind, können Projekte wieder gespeichert werden.
- Wenn Thai als Sprache eingestellt ist, können ältere Projekte wieder geladen werden.
- Für unsere Testinfrastruktur haben wir in der Leuchtenliste etwas implementiert, was das Öffnen extrem verlangsamt hat. Die Leuchtenliste sollte sich jetzt wieder schnell öffnen.
- Wir haben Verbindungsprobleme von DIALux zu unseren Online-Diensten behoben. Dies betraf Benutzer, die einen Proxy-Server konfiguriert hatten.
- Wir verwenden für DIALux Software-Bibliotheken von anderen Anbietern. Durch ein Update einer solchen Bibliothek kam es beim DWG-Export zu einer falschen Ausrichtung der Leuchten. Dies sollte mit diesem Patch behoben sein.
- Wir haben Probleme beim Kombinieren von Objekten behoben.
- Die Nummerierung der Leuchten im Leuchtenlayoutplan ist nun aufsteigend pro Anordnung sortiert.
- Verschiedene Korrekturen bei der Übersetzung.

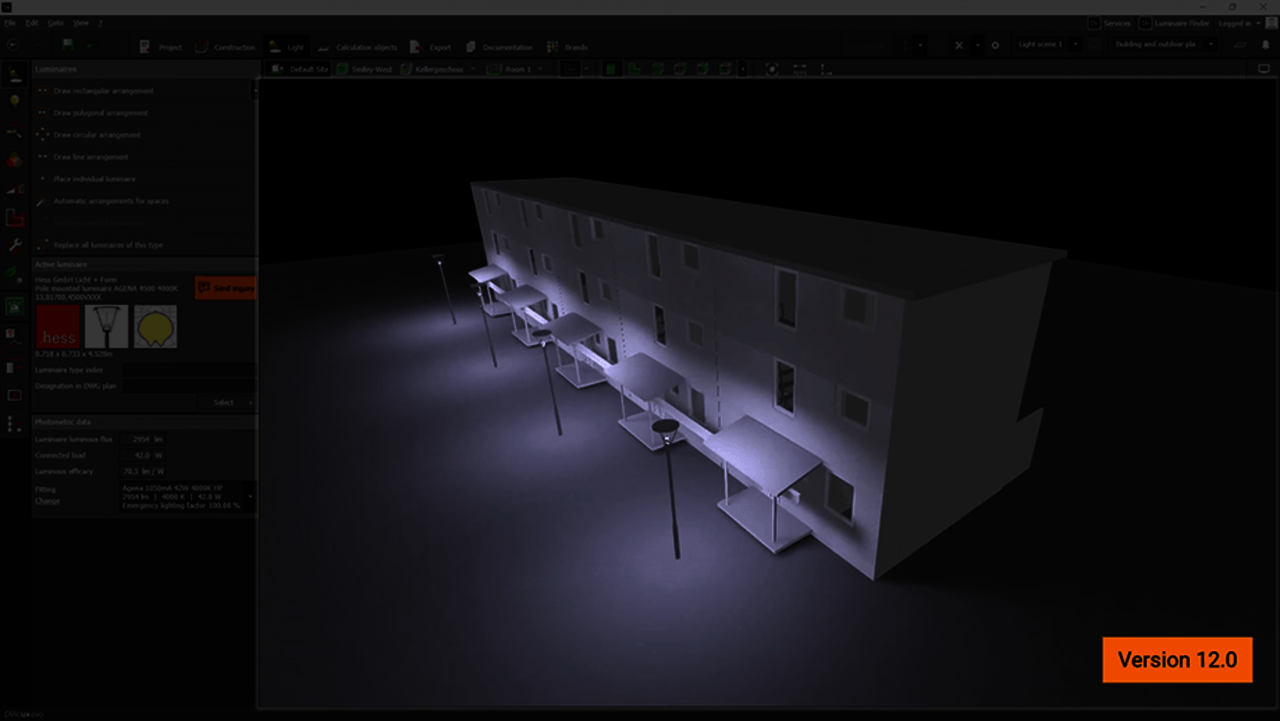

DIALux evo 12
Version: 5.12.0.5527 | Veröffentlicht: 20.09.2023
IFC Import

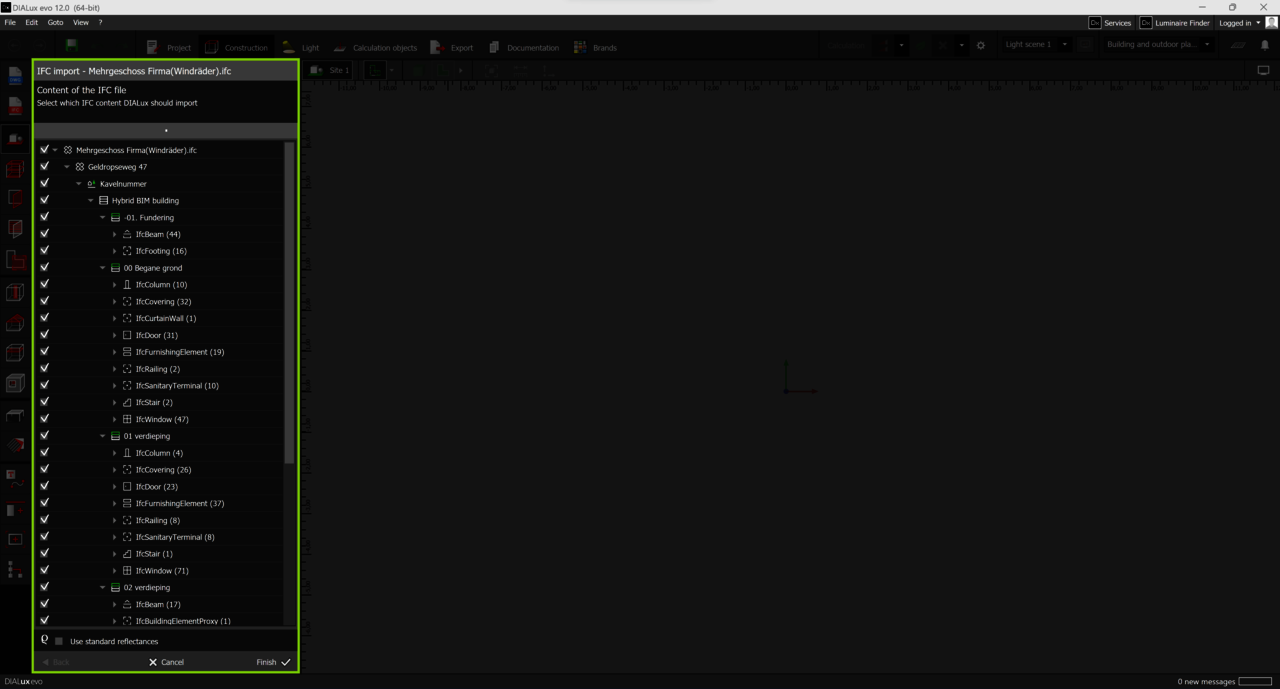

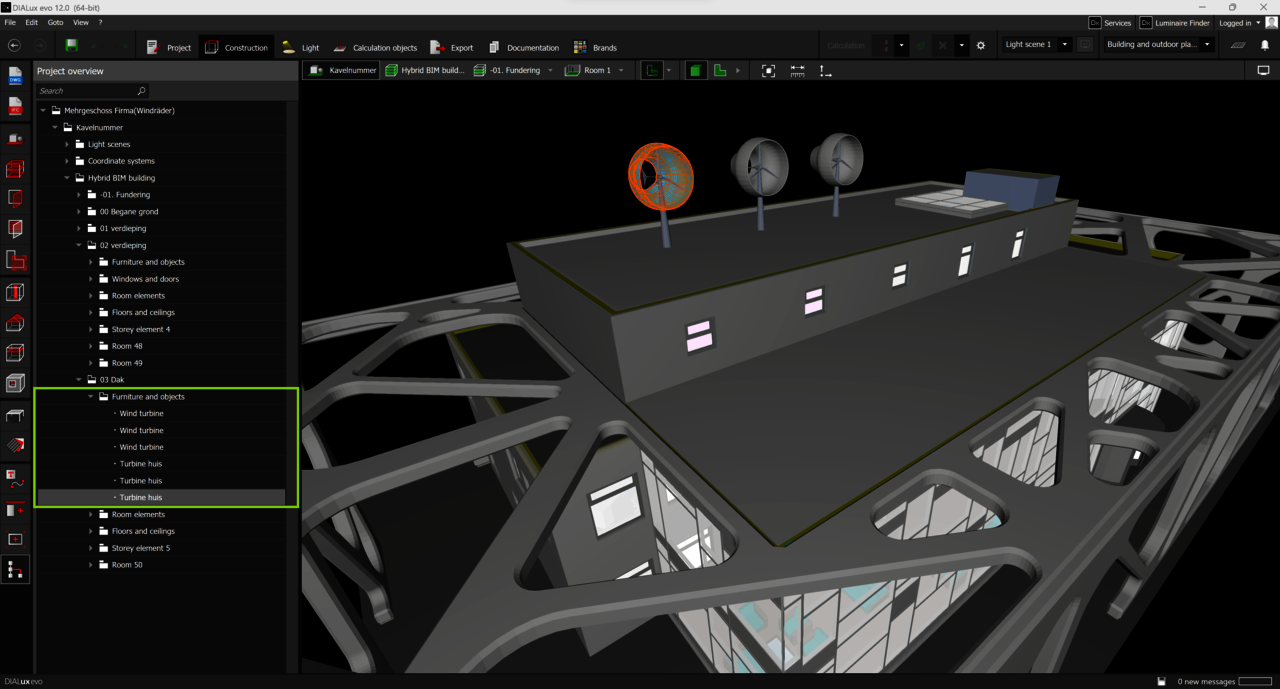

Ab sofort unterstützt DIALux die vollständige IFC-Struktur in Form eines Baumdiagramms. Du hast nun die Möglichkeit, individuell zu entscheiden, welche IFC-Objekte in DIALux importiert werden sollen. Diese Version unterstützt die Formate IFC 4.0 und IFC 4.1, einschließlich der Geometriebeschreibungen der Version 2x3. Zukünftig planen wir auch die Unterstützung neuerer IFC-Geometrieformate.
Wir haben ein neues Tool namens "IFC Modell" unter dem Menüpunkt "Konstruktion" eingeführt, um mit den neuen IFC-Objekten zu arbeiten. Wenn du diese auswählst, erhältst du detaillierte Informationen, einschließlich Global-ID, IFC-Typ, Name und Beschreibung. Diese IFC-Objekte können mithilfe des Tools aus der Szene entfernt werden.

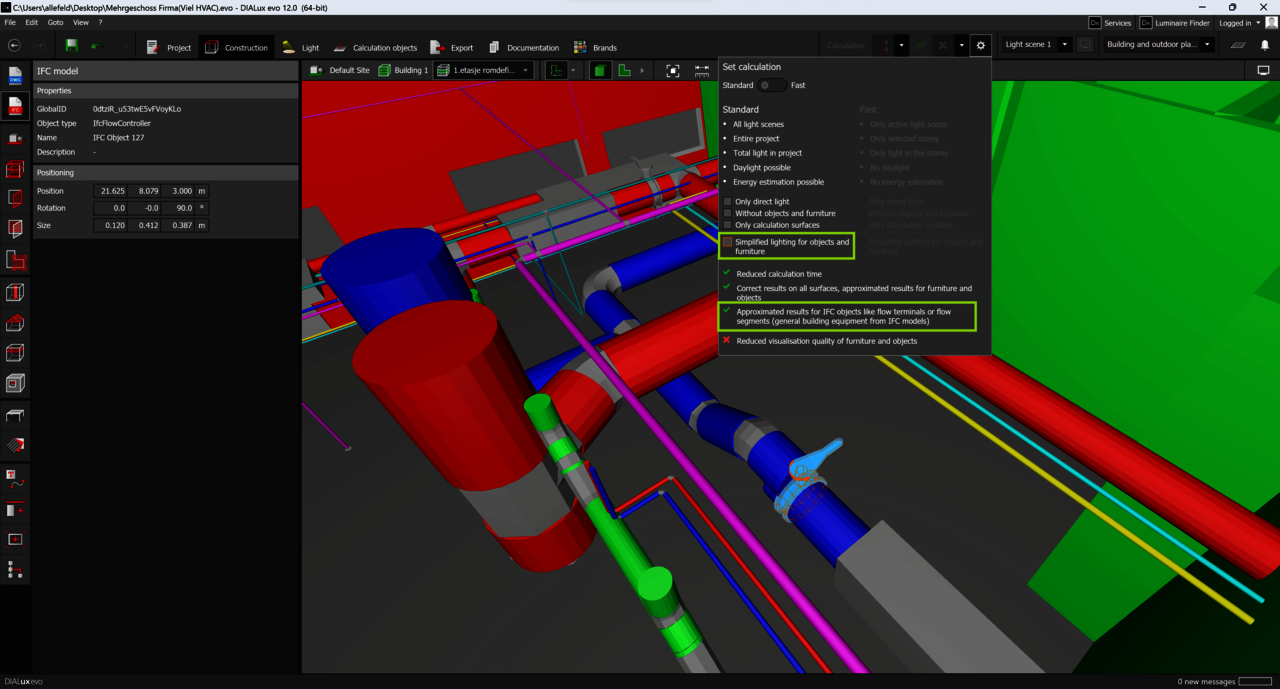

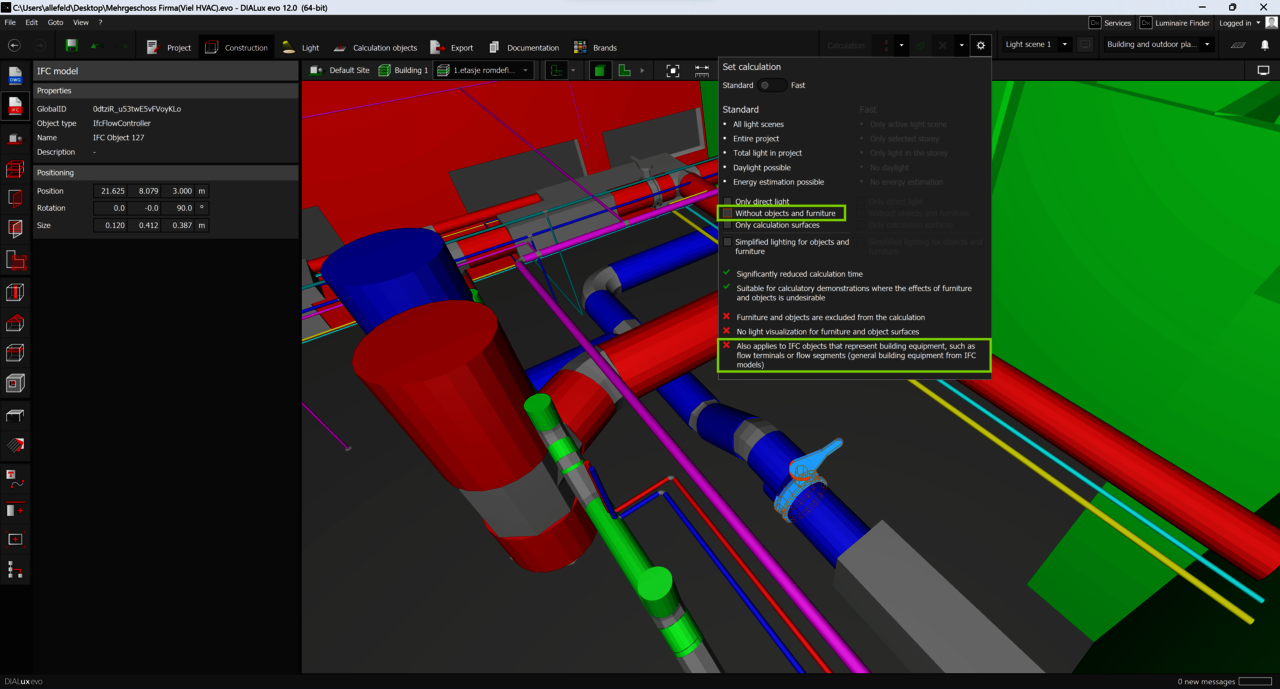

Um beispielsweise Rechenzeit einzusparen, kannst du entscheiden, die neuen IFC-Objekte von der Berechnung auszuschließen oder sie einfach zu beleuchten. DIALux behandelt die neuen IFC-Objekte ähnlich wie Möbel, insbesondere wenn keine Möbel und IFC-Objekte vorhanden sind.

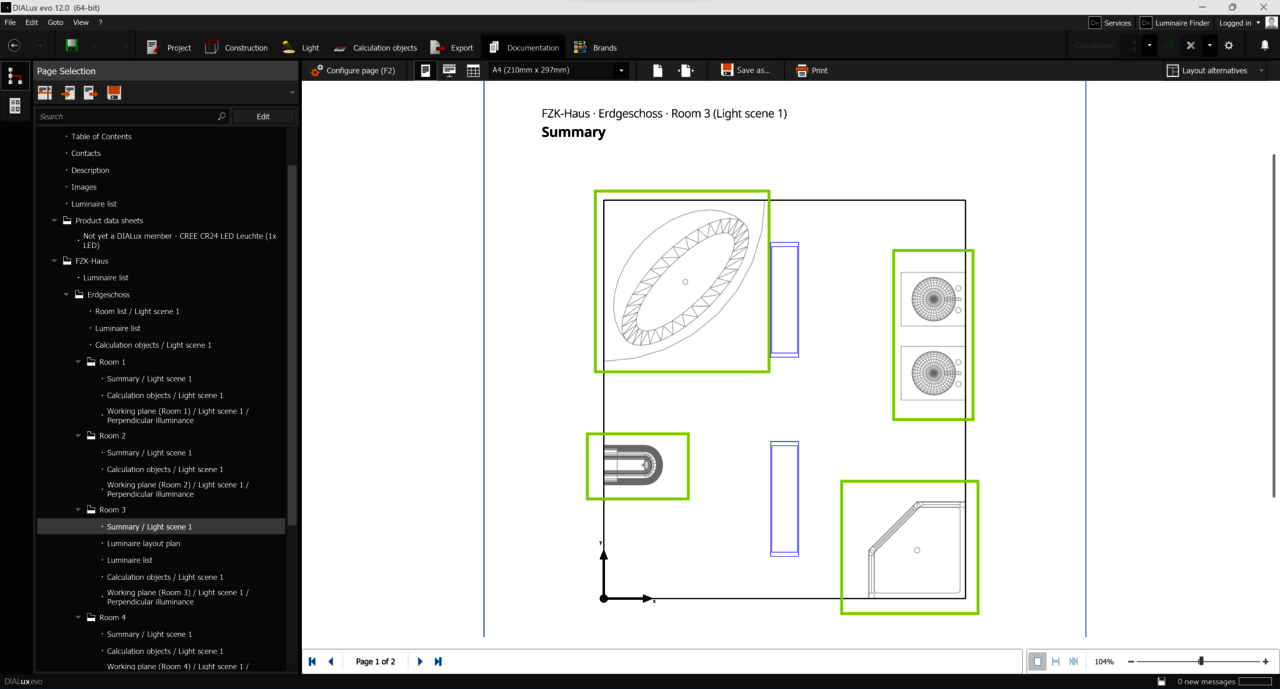

Die neuen IFC-Objekte sind auch Inhalt von Plänen in der Dokumentation. Die Objekte können über die Seiteneinstellungen an- und abgewählt werden.

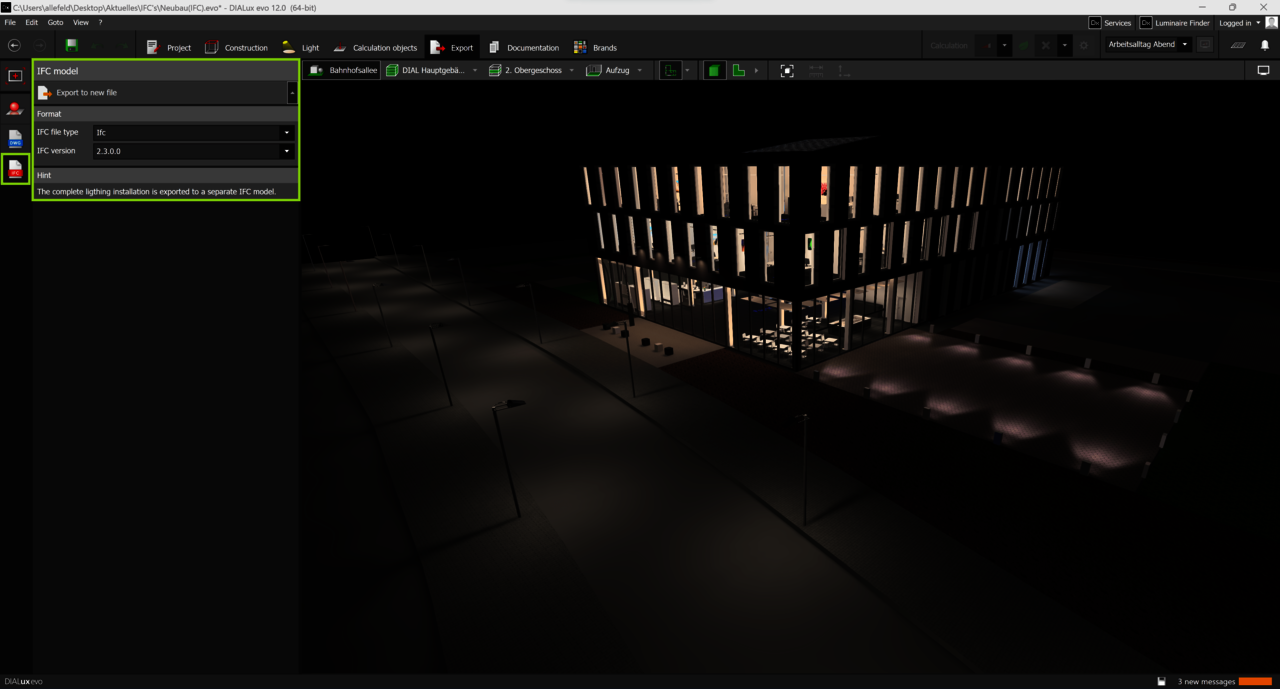

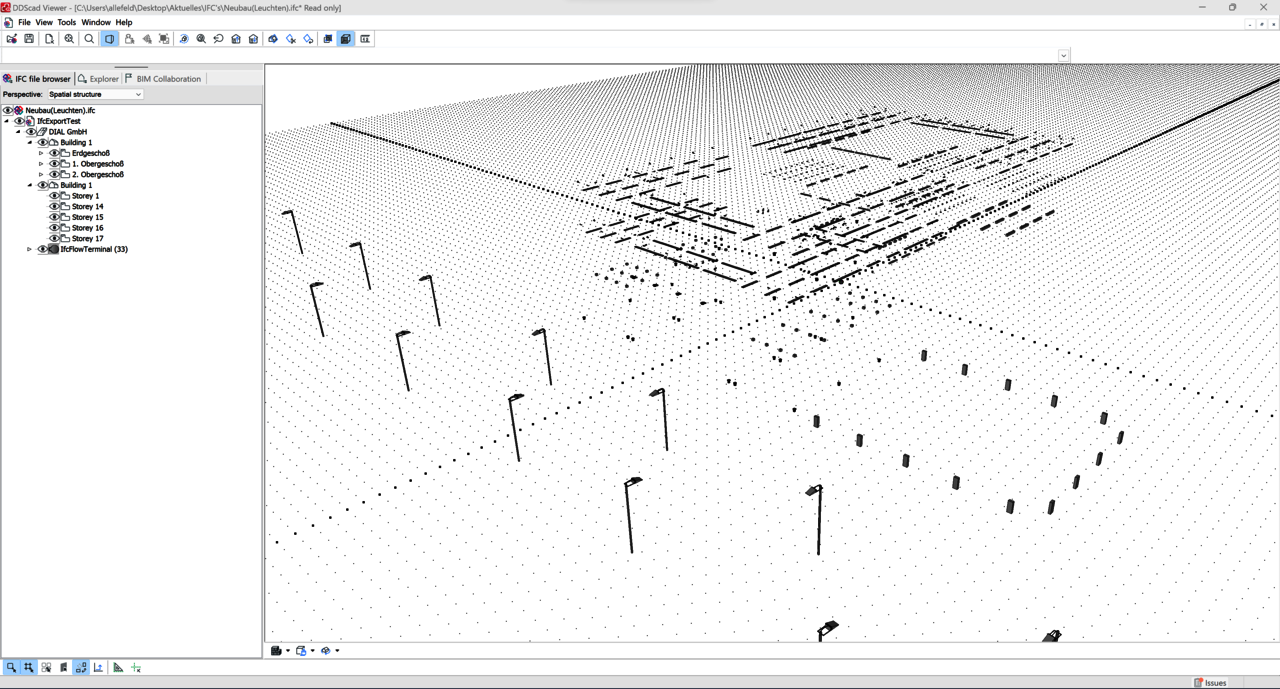

Am Ende einer Planung kannst du das Fachmodell Beleuchtung als eigene IFC-Datei exportiert werden. In dieser Version beschränken wir das Dateiformat auf IFC 2x3. Zusätzlich kannst du festlegen, ob das IFC File gleich mit komprimiert wird oder ob ein IFC-XML für Webanwendungen gespeichert werden soll. Ein solches Teilmodell kann in den BIM Prozess zurückgegeben werden um ein gemeinsames Gebäudemodell zu erweitern. Die Alternative: Das Teilmodell dient als Input für andere Open BIM fähige CAD Programme.
Umfang des IFC Exports
DIALux übernimmt die Gebäudestruktur wie Gelände, Gebäude und Etagen aus dem IFC Gebäudemodell. In diese Gebäudestruktur werden sämtliche Leuchten mit ihrer korrekten 3D Geometrie und den passenden Koordinaten eingezeichnet (WYSIWYG). Dabei übernimmt der Export die Längeneinheit aus dem Gebäudemodell. Gelenkleuchten werden im fertig ausgerichteten Zustand als fixes Modell exportiert.
Zudem stellt jede eingezeichnete IFC-Leuchte die folgenden Eigenschaften bereit:
- Artikelname
- Artikelnummer
- Artikelbeschreibung
- Hersteller
- Montageart
- Referenzfläche (Boden, Wand, Decke)
- Notlichtbetrieb möglich (ja/nein) Produkteigenschaft
- Systemanschlussleistung gesamt (Summe aller Leos)
GLDF

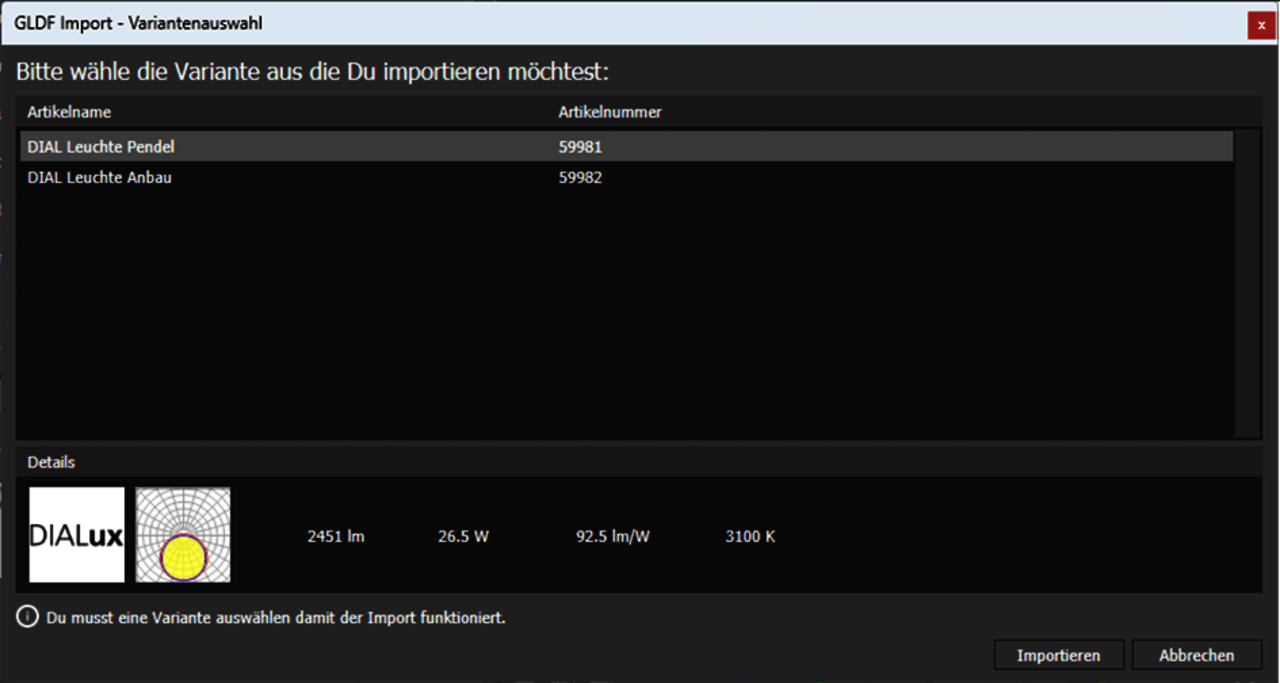

Mit DIALux evo 12.0 kannst du Leuchtendaten im GLDF-Format importieren. GLDF (Global Lighting Data Format) ist ein neues, modulares Leuchtdatenformat mit einer übersichtlichen XML-Struktur, das einfache bis komplexe Leuchten und Sensoren beschreibt. Es handelt sich um ein offenes und frei verfügbares Datenformat für alle. Weitere Informationen dazu findest du unter gldf.io.
Die Leuchten von DIALux-Memebern kannst du wie gewohnt per Drag-and-Drop oder über die Importfunktion importieren. Darüber hinaus können GLDF-Daten verschiedene Produktvarianten enthalten, die sich elektrotechnisch, fotometrisch oder in ihrer Darstellung voneinander unterscheiden. Die Auswahl der Variante erfolgt während des Imports. Auch GLDF-Daten von Nicht-Memebern können importiert werden, unterliegen jedoch den bisherigen Beschränkungen.

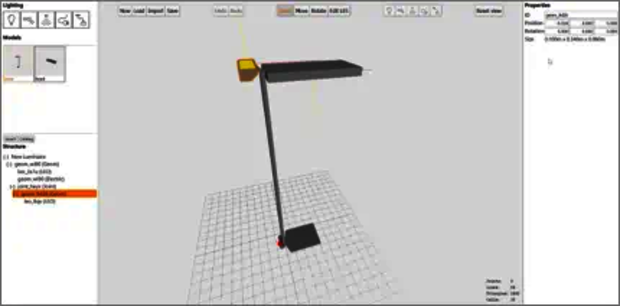

Zudem unterstützt GLDF das neue L3D-Geometriemodell. Mit dem neuen L3D-Editor kannst du Leuchtenmodelle basierend auf OBJ-Daten einfach erzeugen.
Änderung an bekannten Funktionen
- Im Rahmen von Open BIM-Entwicklung wurde die Konturerkennung von Räumen aus IFC-Gebäudemodellen verbessert. Dadurch können nun auch IFC-Modelle, die zuvor nicht geladen werden konnten, von DIALux verarbeitet werden
- Die Solid Modeler Bibliothek (SMLib) wurde aktualisiert, diverse Fehler wurden behoben und Verbesserungen am Solid Modeler vorgenommen
- Der IFC-Import ist toleranter geworden. Falls sich IFC-Objekte nicht laden lassen, versucht DIALux, diese zu überspringen, anstatt den Import abzubrechen
- Die Verarbeitung von Standard-Tageslichtlenksystemen wurde leicht beschleunigt, ebenso wie die Berechnung der potenziellen Energiebewertung
Bugfixes
- Probleme beim Laden von Projekten
- Fehler beim Erzeugen der Ausgaben, Fehler beim Anlegen einer Berechnungsfläche
- Fehler bei Chartings auf der berechneten Straße
- Anpassungen des Tooltips für die Vor-/Zurück-Navigation
- Behebung von Übersetzungsfehlern
- Fehler in der Anzahl von platzierten Fenstern
- Verbesserung der Performance beim Laden der Tageslichtsysteme
- Behebung eines Fehlers, der die Lichtszene beim Löschen der letzten Leuchtengruppe ebenfalls löschte
- Umbenennungsmöglichkeit für die Notlichtszene und Verbesserung der Darstellung in der Dokumentation, sodass Bilderseiten auch oberhalb der Überschrift die Verortung anzeigen
