Scopri le novità in DIALux evo 9
DIALux evo 9 è qui con una nuova esportazione di funzioni Pro, viste generate automaticamente, un nuovo design della documentazione, un nuovo metodo di calcolo e molto altro.
DIALux evo 9.2
Versione: 5.9.2.52076
Pubblicato: 2021-01-28
Organizza le immagini ancora più facilmente per la tua documentazione e approfitta delle viste generate automaticamente
Vuoi creare la tua documentazione ancora più attraente e semplice? Abbiamo semplificato il flusso di lavoro per organizzare le immagini: Ora puoi importare immagini direttamente dal file system o dagli appunti di Windows tramite drag & drop. È anche possibile specificare le sezioni di immagini desiderate direttamente durante la selezione. Inoltre, vi offriamo una serie di viste generate automaticamente del vostro progetto, che possono essere utilizzate da DIALux evo direttamente durante la creazione della documentazione. È possibile selezionare e deselezionare facilmente queste viste.
Pro Feature Export: Crea una presentazione in PowerPoint con un clic o importa le tue liste di apparecchi e stanze direttamente in Excel
Esporta i tuoi dati direttamente come presentazione in formato PowerPoint o PDF e poi modificali come al solito. Inoltre, puoi esportare gli elenchi di apparecchi e stanze e la planimetria degli apparecchi come tabelle Excel. Puoi poi elaborarli in altri programmi per ridurre i passaggi che richiedono tempo, come la preparazione di offerte o il calcolo dei costi. Potete scoprire di più sull'esportazione delle funzioni Pro qui.
Modifiche e miglioramenti di funzioni note
In futuro, le immagini non potranno più essere organizzate utilizzando le impostazioni della pagina. Il nuovo modo funziona cliccando sul segnaposto o sull'immagine corrispondente direttamente nella finestra di anteprima.
DIALux evo 9.1
Versione: 5.9.1.51180
Pubblicato: 2021-09-14
Creare linee di apparecchi in modo semplice e veloce
Ora è possibile posizionare gli apparecchi sia in base al numero di apparecchi in direzione X e Y del campo, sia in base alla distanza tra gli apparecchi. In questo modo è possibile creare linee di apparecchi in modo più semplice e pratico e non è necessario ripetere il calcolo. All'inizio della progettazione, il numero di apparecchi viene determinato in base all’obiettivo del progetto, utilizzando il metodo dell’efficienza luminosa, attraverso i livelli minimi di illuminamento richiesti dal profilo di utilizzo del locale. Per la posizione iniziale del primo e dell'ultimo apparecchio sono disponibili tre opzioni:
- Metà della distanza dal bordo del campo al primo apparecchio per una distribuzione simmetrica all'interno del campo
- Il primo apparecchio a filo del campo
- Il primo apparecchio al centro del bordo del campo
È possibile modificare tutti i parametri del campo, prima, durante e dopo la disposizione.
La dimensione del campo, la distanza tra gli apparecchi e gli angoli all'interno del campo vengono visualizzati direttamente nel CAD. Le distanze tra gli apparecchi vanno da bordo a bordo dell'apparecchio o da centro a centro dell'apparecchio.
Tutte le linee della griglia possono essere spostate manualmente e adattate alla progettazione. È possibile bloccare la posizione di tutte le linee o di singole linee che compongono la griglia.
Quando si crea una disposizione in campo, l'orientamento del campo viene determinato in modo dinamico; non dipende più dalla sequenza del disegno. Mentre si crea la disposizione viene visualizzata un'anteprima degli apparecchi e delle linee della griglia, in modo da avere un'idea immediata della posizione degli apparecchi.
Creazione di campi di apparecchi anche con linee oblique
Abbiamo reso più facile l'uso di linee guida per apparecchi posizionati lungo il perimetro inclinato di un locale. Le linee guida sono attivate separatamente, in modo che non sia più possibile confonderle con il poligono del campo. Inoltre, le linee guida possono ora essere posizionate liberamente nel CAD. Ciò consente di allineare gli apparecchi lungo qualsiasi bordo o linea. È possibile anche cambiare i singoli apparecchi all'interno della disposizione, per creare campi di apparecchi misti o utilizzare apparecchi con proprietà specifiche in determinati punti. È possibile modificare più disposizioni nel campo, ad esempio, variare contemporaneamente la distanza degli apparecchi in diverse zone del progetto.
Patch
- Apparecchi e mobili possono nuovamente essere selezionati insieme, anche raggruppati
- È possibile applicare nuovamente le texture agli oggetti 3ds
- È stato corretto un bug nel calcolo GR
- Anche per le superfici GR è possibile creare il grafico negli output
- Risolti alcuni problemi con l'importazione DWG
- Intestazione e piè di pagina possono essere nuovamente impostati come standard per progetti futuri
- Negli output stradali i decimali non sono più erroneamente mostrati come 00
- È stato risolto un bug nello shader OpenGL
- Nell'esportazione in PDF è stata ridotta la qualità standard dell'immagine, da 100% a 80%, al fine di ridurre le dimensioni del file, senza per questo perdere qualità nell'immagine
- È tornato l'elenco degli apparecchi nel progetto
- Sono stati corretti diversi bug; apportati miglioramenti per la creazione della geometria, per il caricamento del progetto e per la documentazione
DIALux evo 9.0
Versione: 5.9.0.49019
Pubblicato: 2020-04-06
Nuova documentazione
Con DIALux evo 9 la documentazione del progetto ha un design completamente nuovo, un nuovo layout:
- Il carattere è più grande, immagini e prime pagine sono visivamente più attraenti
- Le informazioni per il contatto sono in una pagina separata
- Note legali o Impressum possono essere modificati individualmente
Nella documentazione c'è un riepilogo dei locali, sono elencati tutti i locali con i rispettivi apparecchi e valori energetici. Non è più necessario creare un output per ogni singolo locale.

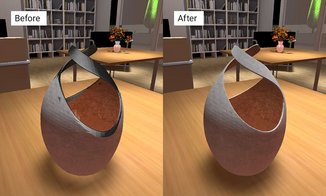

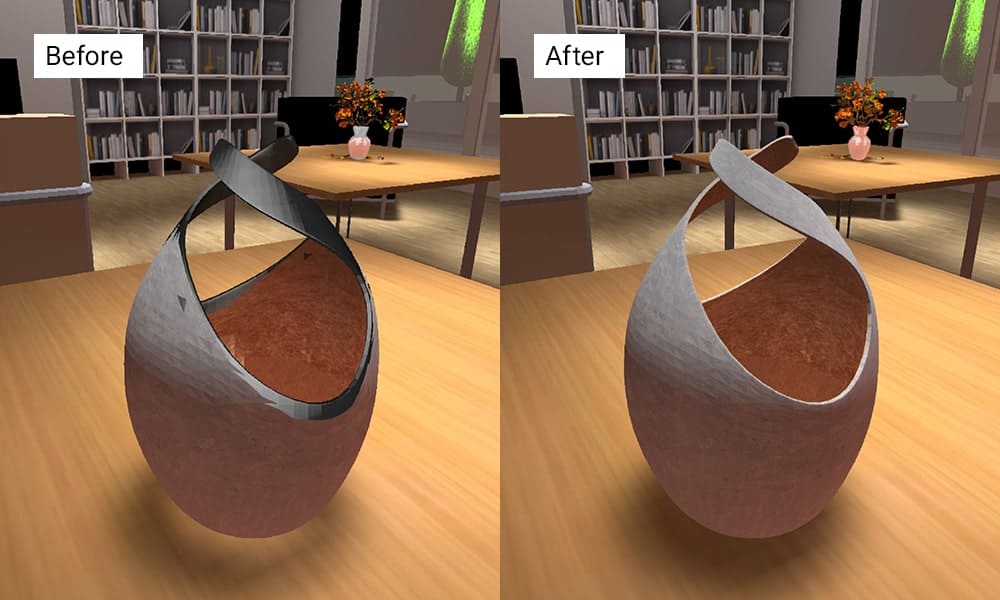

Nuovo metodo di calcolo: Calcolo più veloce e migliore visualizzazione degli oggetti complessi
Il tipo di calcolo (Photon-Shooter) esistito finora in DIALux evo è stato implementato con un metodo che rivolge attenzione agli oggetti dettagliati. Questo non è solo vantaggioso per la velocità di calcolo e la regolazione delle scene di luce, ma migliora in generale in CAD la visualizzazione degli oggetti con molti dettagli e superfici. Contrariamente ai risultati ottenuti con l'impostazione "Illuminazione semplificata per oggetti e mobili", questa miglioria mostra gli effetti luminosi sulle superfici degli oggetti nel modo più realistico possibile.
Rivisti posizionamento apparecchi e funzione snap
Abbiamo aggiornato la disposizione in linea e il dispositivo snap. Questo consente di risparmiare molto tempo nel posizionare apparecchi e altri oggetti. In CAD è possibile vedere le dimensioni, la direzione di costruzione e vengono visualizzati gli apparecchi da inserire. Gli apparecchi possono essere disposti lungo la linea in base al numero o alla loro distanza. È stata riprogettata la funzione snap, le nuove funzionalità includono lunghezza raster e snap angolare.

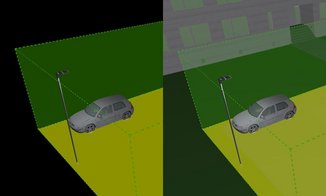

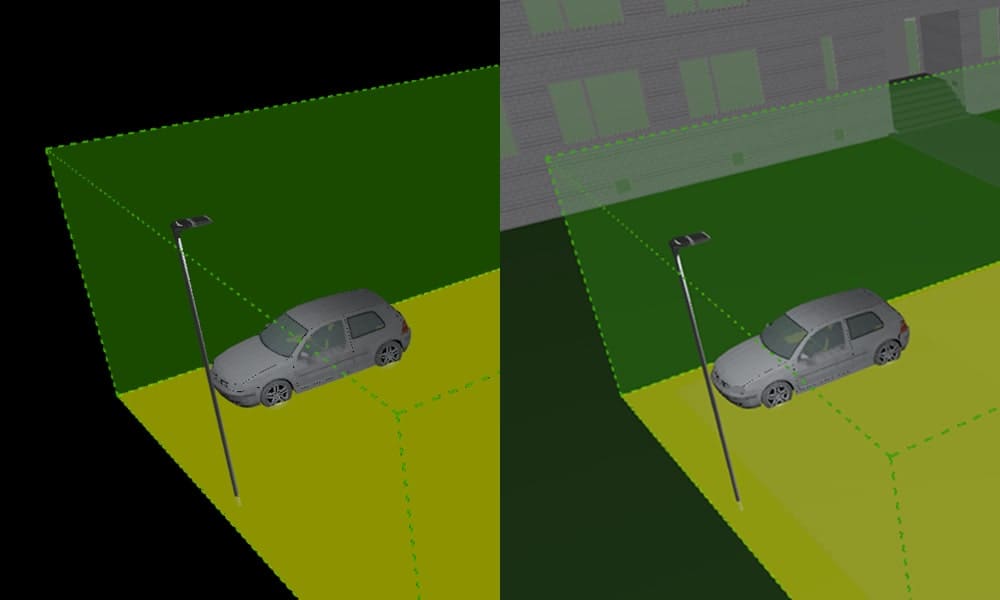

Progettare la luce nelle aree esterne è ancora più semplice
Abbiamo implementato la barra di navigazione includendo una vista per le aree esterne. Inoltre, durante la progettazione, è possibile visualizzare anche i contorni degli spazi interni ed esterni.
Eliminazione bug
- Sono stati risolti alcuni problemi con la creazione di geometrie complesse
- È stato corretto un bug nel calcolo di massima con alti livelli di riflessione del pavimento
- Sono stati corretti alcuni bug nella creazione e modifica delle singole geometrie dei locali
- È stato risolto un problema con l'assegnazione dei piani di lavoro e degli oggetti di calcolo nei locali
- È possibile riassegnare le norme ai progetti stradali esistenti
- Sono stati risolti alcuni problemi durante l'importazione di file IFC
- È stato risolto un problema nel passaggio dalla EN 13201:2004 alla ROVL 2011
- Sono stati risolti alcuni problemi di caricamento di progetti creati con versioni precedenti
- È stato risolto un problema di visualizzazione delle superfici di calcolo ASR con isolinee
- Il numero nella grafica dei valori è applicato correttamente
- È stato risolto un errore nella rotazione delle superfici emittenti
- E naturalmente sono stati risolti vari bug minori
