DIALux evo 12
Innovaciones y mejoras
Nos complace presentarle la nueva versión de DIALux evo. Nuestro equipo ha trabajado duro para introducir importantes mejoras que mejorarán su experiencia de diseño de iluminación, haciéndola más eficiente y ahorrándole un valioso tiempo.
DIALux evo 12.1 Patch 3
Versión: 5.12.1.7323 | Publicado en: 22.03.2024
Cambios y errores corregidos:
- No se han podido cargar algunos proyectos antiguos.
- DIALux evo se bloquea en algunos sistemas al iniciarse.
- El DWG ya no se muestra en la planificación de carreteras.
- Los botones Inicio y Fin vuelven a funcionar en los cuadros de texto.
DIALux evo 12.1 Patch 2
Versión: 5.12.1.7315 | Publicado en: 11.04.2024
Cambios y errores corregidos:
- El cálculo no es posible en algunos sistemas muy antiguos; DIALux ya no puede instalarse en ellos.
- El resumen de resultados del cálculo de la calzada a veces no era correcto cuando estaba activada la opción "Calcular calzada mojada".
- No se han podido introducir algunos valores en la escala de colores falsos.
- Las zonas de trabajo se insertaban a veces a una altura incorrecta.
- Los resultados de la UGR a veces no se mostraban en la documentación.
- Arrastrar y soltar materiales ya no funcionaba como se deseaba.
- El factor de mantenimiento no se actualizaba al cambiar el intervalo de limpieza.
- Crashes (algunos proyectos antiguos, al guardar después de importar muebles).
- Errores de traducción
DIALux evo 12.1 Patch 1
Versión: 5.12.1.7275 | Publicado en: 15.03.2024
Error corregido:
- Un error que se producía con las unidades fotométricas al ponerlas en imperial impedía arrancar DIALux.

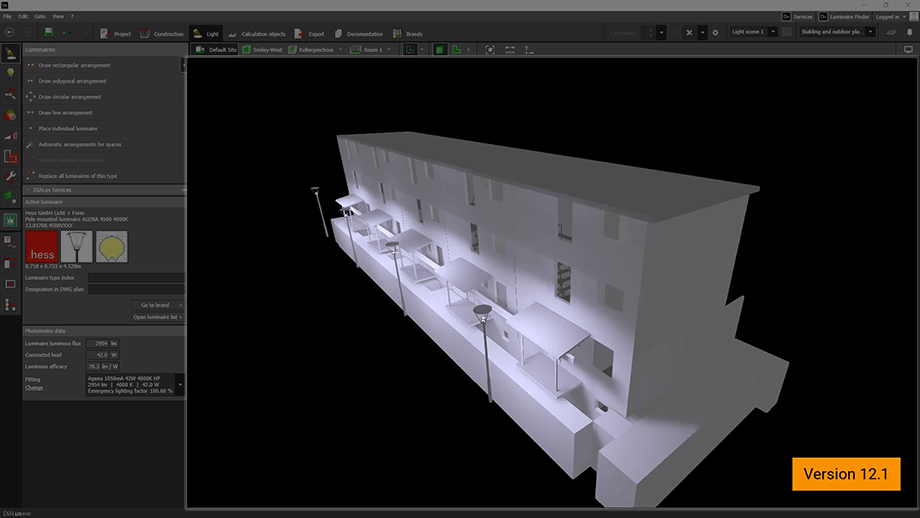

DIALux evo 12.1
Versión: 5.12.1.7272 | Publicado en: 14/03/2024
Nueva función añadida
Desbloquear No miembros
A partir del 1 de marzo de 2024, en la versión gratuita de DIALux evo sólo se podrán utilizar luminarias de miembros de DIALux para la planificación y el cálculo. Si desea utilizar luminarias de otros fabricantes sin restricciones, puede adquirir la suscripción "Unlock-Non Members" directamente desde DIALux evo.
Nueva función añadida
Número de objetos seleccionados
Ahora puede visualizar fácilmente el número de objetos seleccionados en la barra de estado. Esto funciona con luminarias, aperturas y muebles. Basta con seleccionar las luminarias, los muebles/objetos o los elementos de la habitación. También es posible realizar selecciones mixtas a través del árbol de proyecto.
Nueva función añadida
Búsqueda de luminarias no vinculadas a una escena luminosa
DIALux se asegura normalmente de que todas las luminarias estén asignadas al menos a una escena luminosa. Sin embargo, es posible que algunas luminarias queden sin asignar mientras se trabaja con escenas de luz. Estas luminarias no asignadas no se incluyen en el cálculo, ya que DIALux calcula la escena de luz escena por escena. La nueva pantalla lista estas luminarias no asignadas, que pueden seleccionarse y mostrarse en el CAD. Ahora puede añadir fácilmente estas luminarias a una escena de luz existente o crear una nueva.
Mejoras de las funciones conocidas
Selección múltiple de espacios
Ahora las salas y los espacios pueden seleccionarse y editarse juntos en la herramienta de espacios. Esto significa que puede asignar perfiles de uso a varios espacios a la vez, o asignar información importante con un solo clic. También puede cambiar valores individuales dentro de un perfil, como la iluminancia objetivo, para varios espacios al mismo tiempo. Esto ahorra mucho tiempo en comparación con la edición individual de cada espacio.
Mejoras de las funciones conocidas
Crea, guarda y carga tus propias escalas de colores falsos
Anteriormente, DIALux sólo disponía de una tabla global de colores falsos. Sin embargo, con la nueva versión, ahora puede editar esta tabla y añadir, eliminar y asignar colores. Esta función permite crear listas personalizadas para distintas aplicaciones, como iluminación interior, exterior y de emergencia. Estas listas pueden guardarse y reutilizarse en futuros proyectos.
Mejoras de las funciones conocidas
Copiar y pegar objetos
Puede copiar y pegar objetos en las vistas laterales. Las ventanas y puertas permanecen en la pared al deslizarse y no se deslizan hacia fuera.
Mejoras de las funciones conocidas
Tratamiento de archivos DWG
El manejo de archivos DWG es ahora mucho más sencillo. Ahora puede:
- Arrastrar y soltar planos DWG/DXF en la pantalla de inicio.
- Seleccione o deseleccione rápidamente todas las capas de los planos DWG/DXF.
- Vincule planos DWG/DXF con vistas laterales y alinéelos como corresponda.
A partir de DIALux 12.1, los planos DWG también pueden utilizarse para vistas laterales o frontales. Cree un nuevo plano o reutilice un plano multivista. En la vista CAD correspondiente, adáptelo a la vista seleccionada con un solo clic. A continuación, el plano se puede mover al origen de la forma habitual, y las alturas, posiciones de luminarias, inclinaciones del tejado, etc. se pueden comprobar y corregir si es necesario.
Mejoras de las funciones conocidas
Ajustes del programa
Además, hay algunos cambios adicionales que le ayudarán a trabajar con DIALux evo. Los ajustes del programa se amplían para incluir valores de reflectancia estándar para falsos techos y varios elementos de la sala.
Mejoras de las funciones conocidas
Suplemento EN 12464-1:2021
El tamaño de la zona de pared se basa en la regla del 15 %. El comportamiento de las zonas de pared puede configurarse en los ajustes.
Nuevas funciones y mejoras para DIALux Pro
Seguimos desarrollando DIALux Pro para usted y enriqueciéndolo gradualmente con nuevas funciones útiles. Por lo tanto, la función Pro "Desbloquear No Miembros" se ha añadido a la gama de funciones de DIALux Pro. Los suscriptores de DIALux Pro no tienen que comprar "Desbloquear No Miembros" por separado.
Mejoras para Open BIM
Le hemos facilitado aún más el trabajo con BIM. Ahora solo tiene que arrastrar y soltar sus archivos IFC en la pantalla de inicio.
Además, hemos trabajado en muchas mejoras de IFC Import
Se ha mejorado la importación de información de materiales a partir de modelos IFC. Los materiales se evalúan con mayor precisión y se reconocen mejor los colores y las transparencias.
Exclusión automática del elemento de suelo estándar
El elemento de suelo estándar ya no se genera automáticamente durante la importación IFC. Este cambio evita problemas potenciales en los que elementos tales como pozos de luz en el modelo podrían ser inadvertidamente cubiertos por el elemento de suelo.
Integridad de la superficie del tejado
Se ha solucionado un problema con los modelos IFC que provocaba que los planos o espacios de trabajo sobresalieran de la estructura del tejado. Esta mejora elimina la aparición de superficies de tejado negras tras un cálculo de luz natural, lo que garantiza una representación visualmente precisa.
DIALux lee ahora todos los GlobalIDs del modelo importado durante la importación IFC y los transfiere sin problemas a su propio sistema. Esto permite asignar GlobalIDs únicos a nuevas luminarias, manteniendo la coherencia en múltiples exportaciones IFC.
Corrección de errores
Otras mejoras y optimizaciones
- Debido a la falta de componentes de Windows en algunos sistemas, DIALux se bloqueaba al iniciarse. Un proceso importante para DIALux no pudo ser cargado como resultado. DIALux ya no utiliza el componente potencialmente faltante.
- En algunos casos, los proyectos no podían cargarse debido a que faltaba información en el archivo del proyecto. Ahora esto se evita mediante una función de reparación al cargar.
- Mejora del rendimiento al cambiar de una vista a otra en proyectos grandes. Un cálculo de energía relacionado con la vista se ejecuta en segundo plano al cambiar de vista. Se ha mejorado el comportamiento en tiempo de ejecución de este cálculo.
- Se ha corregido el tiempo de espera al abrir la lista de luminarias por primera vez. Ahora vuelve a ser mucho más rápido.
- Al copiar a lo largo de una línea, a veces se insertaban demasiadas pocas copias. Hemos descubierto un error de redondeo y lo hemos corregido.
- Se ha corregido un problema con Snap al dibujar guías poligonales en las vistas laterales.
- La categoría de contaminación en el perfil de la sala se adopta correctamente.
- Se han reducido los parches de luz inesperados en la visualización 3D. Una habitación estaba iluminada, la habitación vecina no. En la habitación no iluminada, se filtraba parte de la luz (donde se juntan el suelo y la pared).
- Las texturas ya no se movían después de copiarlas, cargarlas o guardarlas.
- A veces ocurría que las texturas quedaban negras en las superficies. Este error se producía porque las texturas eran demasiado grandes. Para solucionar el problema, DIALux ahora reduce la escala de dichas texturas.
- Solucionados los problemas de falta de resultados de GR en la documentación.
- En el resumen de la escena de luz, los resultados de energía están correctamente documentados para todas las escenas de luz. No sólo en el resumen de la escena de luz estándar.
- Factores de mantenimiento para la importación STF: Durante la importación STF, siempre se adopta el factor de mantenimiento absoluto si está definido. Si no se define ningún factor de mantenimiento absoluto, DIALux utiliza el método de mantenimiento seleccionado en las normas como alternativa.
- Varias traducciones corregidas.
Patch 3
Versión: 5.12.0.5683 | Publicado en: 16.01.2024
Fijos fueron, entre otros:
- La selección de la columna de reflexión en el cálculo RUG
- Texturas de muebles y objetos después de guardar y cargar
- Cálculo después de insertar áreas al aire libre
Patch 2
Versión: 5.12.0.5620 | Publicado en: 23.11.2023
Fijos fueron, entre otros:
- Cálculo de RUG
- Problemas en la documentación
- No se ha podido modificar el número de puntos de la cuadrícula de la calle
- Actualizaciones de seguridad (Chromium y .NET)
- SilentSetup no funcionaba si .NET 6 no estaba ya instalado
Patch 1
Versión: 5.12.0.5586 | Publicado en: 26.10.2023
- Incluso si los catálogos de luminarias están abiertos en segundo plano, los proyectos pueden guardarse de nuevo.
- Si se establece el tailandés como idioma, se podrán recargar los proyectos más antiguos.
- Para nuestra infraestructura de prueba, hemos implementado algo en la lista de luminarias que hacía que se abriera con extrema lentitud. Ahora la lista de luminarias debería volver a abrirse rápidamente.
- Hemos solucionado los problemas de conexión de DIALux a nuestros servicios en línea. Esto afectaba a los usuarios que habían configurado un servidor proxy.
- Utilizamos bibliotecas de software de otros proveedores para DIALux. Una actualización de dicha librería provocaba una alineación incorrecta de las luminarias durante la exportación DWG. Esto debería solucionarse con este parche.
- Hemos solucionado problemas al combinar objetos.
- La numeración de las luminarias en el plano de disposición de luminarias se ordena ahora en orden ascendente por disposición.
- Varias correcciones de la traducción.

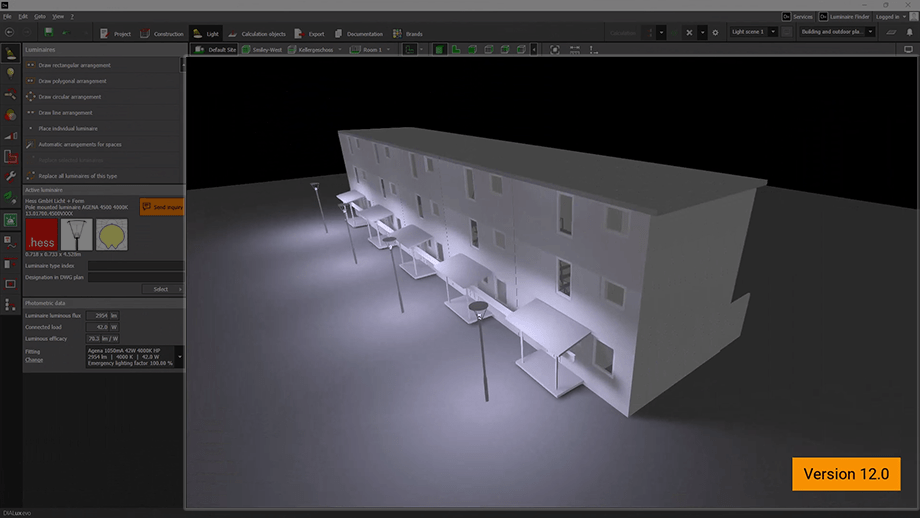

DIALux evo 12
Versión: 5.12.0.5527 | Publicado en: 20.09.202
Importación IFC
DIALux soporta ahora la estructura IFC completa en forma de diagrama de árbol. Ahora puede decidir qué objetos IFC importar a DIALux. Esta versión admite los formatos IFC 4.0 e IFC 4.1, incluidas las descripciones de geometría de la versión 2x3. En el futuro también tenemos previsto admitir formatos de geometría IFC más recientes.
Hemos introducido una nueva herramienta llamada "Modelo IFC" en el menú "Construcción" para trabajar con los nuevos objetos IFC. Al seleccionarlos, se obtiene información detallada que incluye el ID global, el tipo IFC, el nombre y la descripción. Estos objetos IFC pueden eliminarse de la escena utilizando la herramienta.

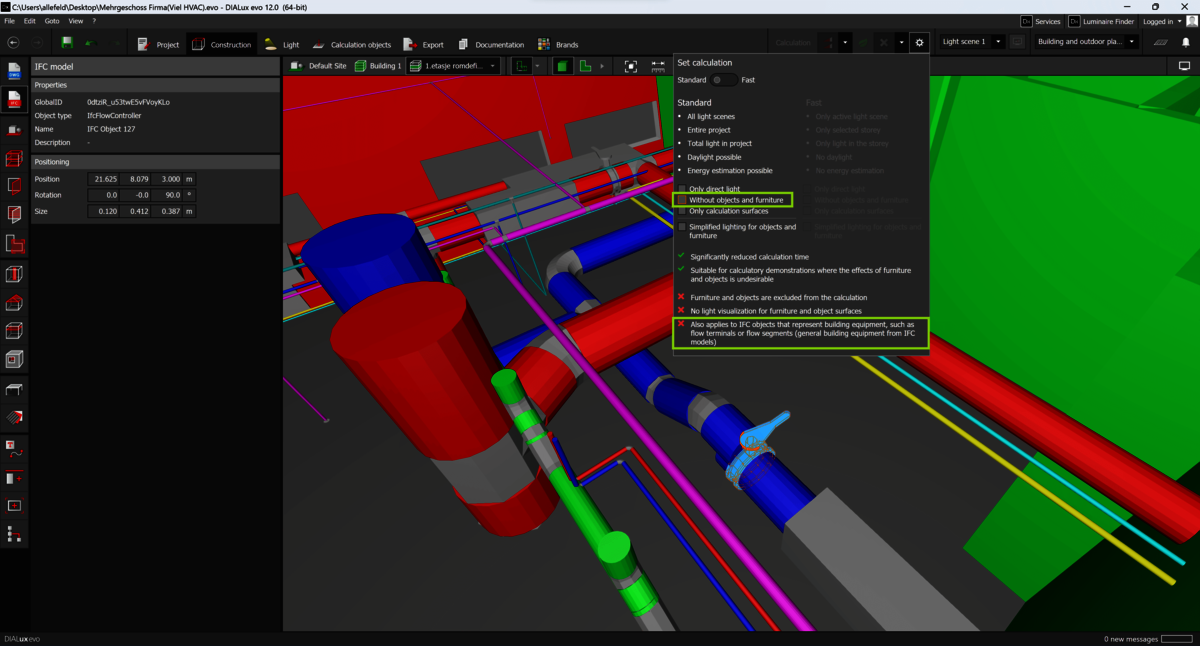

Por ejemplo, para ahorrar tiempo de cálculo, puede decidir excluir los nuevos objetos IFC del cálculo o simplemente iluminarlos. DIALux trata los nuevos objetos IFC de forma similar a los muebles, especialmente si no hay muebles ni objetos IFC presentes.

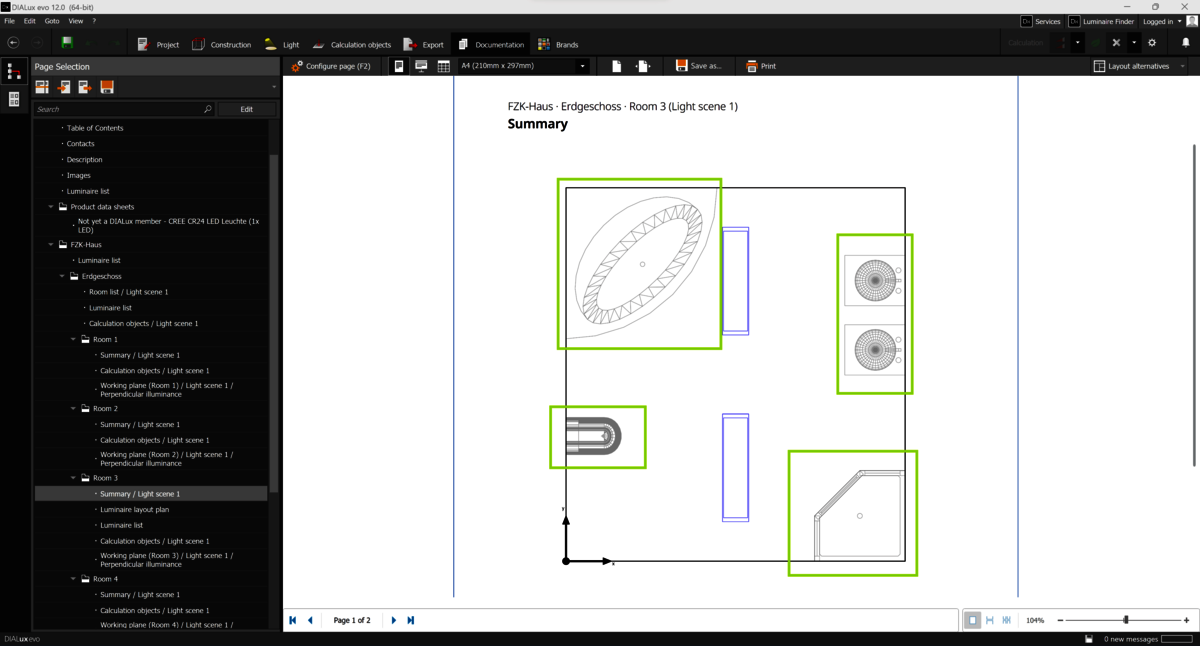

Los nuevos objetos IFC son también el contenido de los planos de la documentación. Los objetos pueden seleccionarse y deseleccionarse desde la configuración de la página.

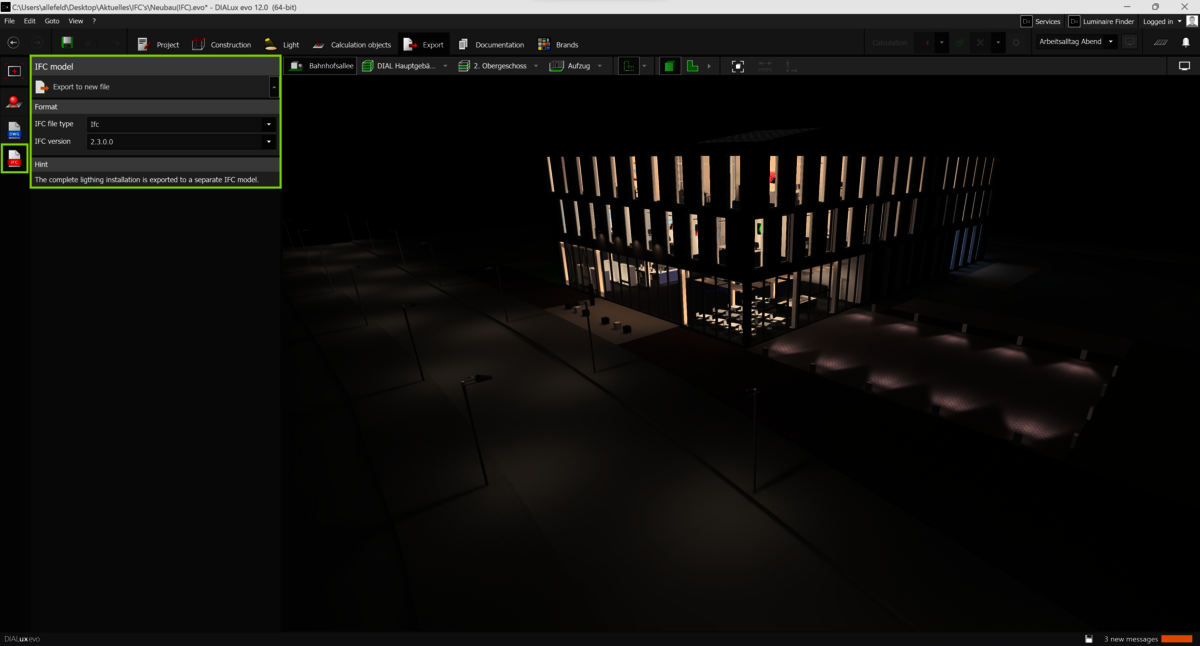

Al final del diseño, puede exportar el modelo de iluminación como un archivo IFC independiente. En esta versión limitamos el formato de archivo a IFC 2x3 y se puede especificar si el archivo IFC debe comprimirse al mismo tiempo o guardarse como IFC XML para aplicaciones web. Este modelo parcial puede devolverse al proceso BIM para ampliar un modelo de construcción común. La alternativa: El modelo parcial puede utilizarse como entrada para otros programas CAD compatibles con Open BIM.
Alcance de las exportaciones de la CFI
DIALux toma la estructura del edificio, como el terreno, los edificios y las plantas, del modelo de edificio IFC. Todas las luminarias se dibujan en esta estructura del edificio con su geometría 3D y coordenadas correctas (WYSIWYG). La exportación toma la unidad de longitud del modelo del edificio. Las luminarias articuladas se exportan como un modelo fijo en su estado totalmente alineado.
Además, cada luminaria IFC dibujada tiene las siguientes propiedades:
- Nombre del artículo
- Número de artículo
- Descripción del artículo
- Fabricante
- Tipo de montaje
- Superficie de referencia (suelo, pared, techo)
- Posibilidad de funcionamiento del alumbrado de emergencia (sí/no) Característica del producto
- Carga conectada total del sistema (suma de todos los Leos)
GLDF

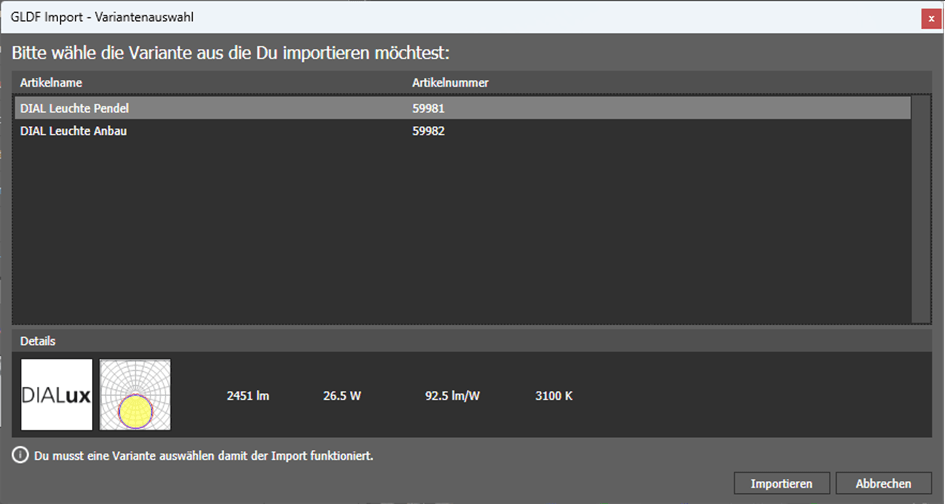

Con DIALux evo 12.0 puede importar datos de luminarias en formato GLDF. GLDF (Global Lighting Data Format) es un nuevo formato de datos de iluminación modular con una estructura XML clara que describe luminarias y sensores simples y complejos. Se trata de un formato de datos abierto y de libre acceso. Más información en gldf.io.
Las luminarias de los miembros de DIALux pueden importarse de la forma habitual mediante la función de arrastrar y soltar o la función de importación. Además, los datos GLDF pueden contener diferentes variantes de productos que difieren en términos eléctricos, fotométricos o de apariencia. La variante se selecciona durante la importación. Los datos GLDF de los no miembros también se pueden importar, pero estarán sujetos a las restricciones anteriores.

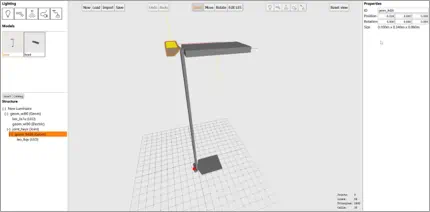

GLDF también es compatible con el nuevo modelo de geometría L3D. El nuevo editor L3D facilita la creación de modelos de luminarias a partir de datos OBJ.
Cambios en funciones conocidas
- Como parte del desarrollo de Open BIM, se ha mejorado el reconocimiento de contornos de habitaciones a partir de modelos de construcción IFC. Esto permite a DIALux procesar modelos IFC que antes no podían cargarse.
- Se ha actualizado la biblioteca Solid Modeler Library (SMLib), se han corregido varios errores y se han realizado mejoras en Solid Modeler
- La función de importación IFC se ha vuelto más tolerante. Si los objetos IFC no se pueden cargar, DIALux intentará omitirlos en lugar de abortar el proceso de importación.
- Se ha acelerado ligeramente la tramitación de los sistemas estándar de control de la luz natural, así como el cálculo de las posibles evaluaciones energéticas
Corrección de errores
- Problemas con la carga de proyectos
- Errores al generar salidas y al crear superficies de cálculo
- Errores de trazado en la carretera calculada
- Ajustes en la información sobre herramientas para avanzar/retroceder en la navegación
- Corrección de errores de traducción
- Error en el número de ventanas colocadas
- Mejora del rendimiento al cargar sistemas de luz diurna
- Resolución de un problema por el que al eliminar el último grupo de luminarias también se eliminaba la escena de iluminación.
- Opción de cambio de nombre de la escena de iluminación de emergencia y mejora de la presentación de la documentación para mostrar la información de ubicación también por encima del encabezamiento en las páginas de imágenes.
